UP4DAR – FT-817ND

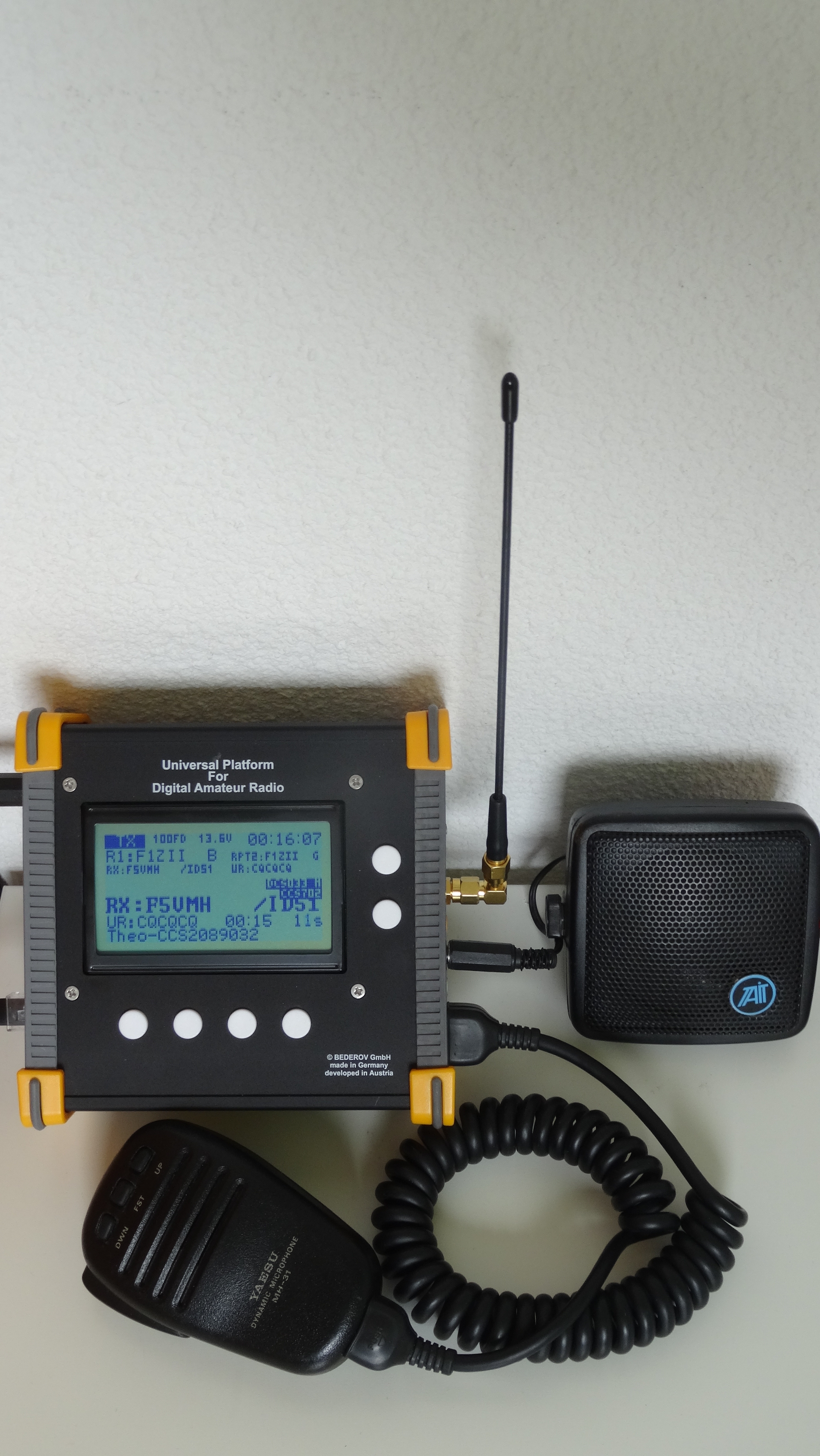

F4EGG-UP4DAR
Voici comment configurer votre UP4DAR & le FT-817ND,
pour une utilisation sur décamétrique ou VHF, UHF.

Voir les fréquences décamétrique ci dessous.
http://hf.dstar-relay.net/

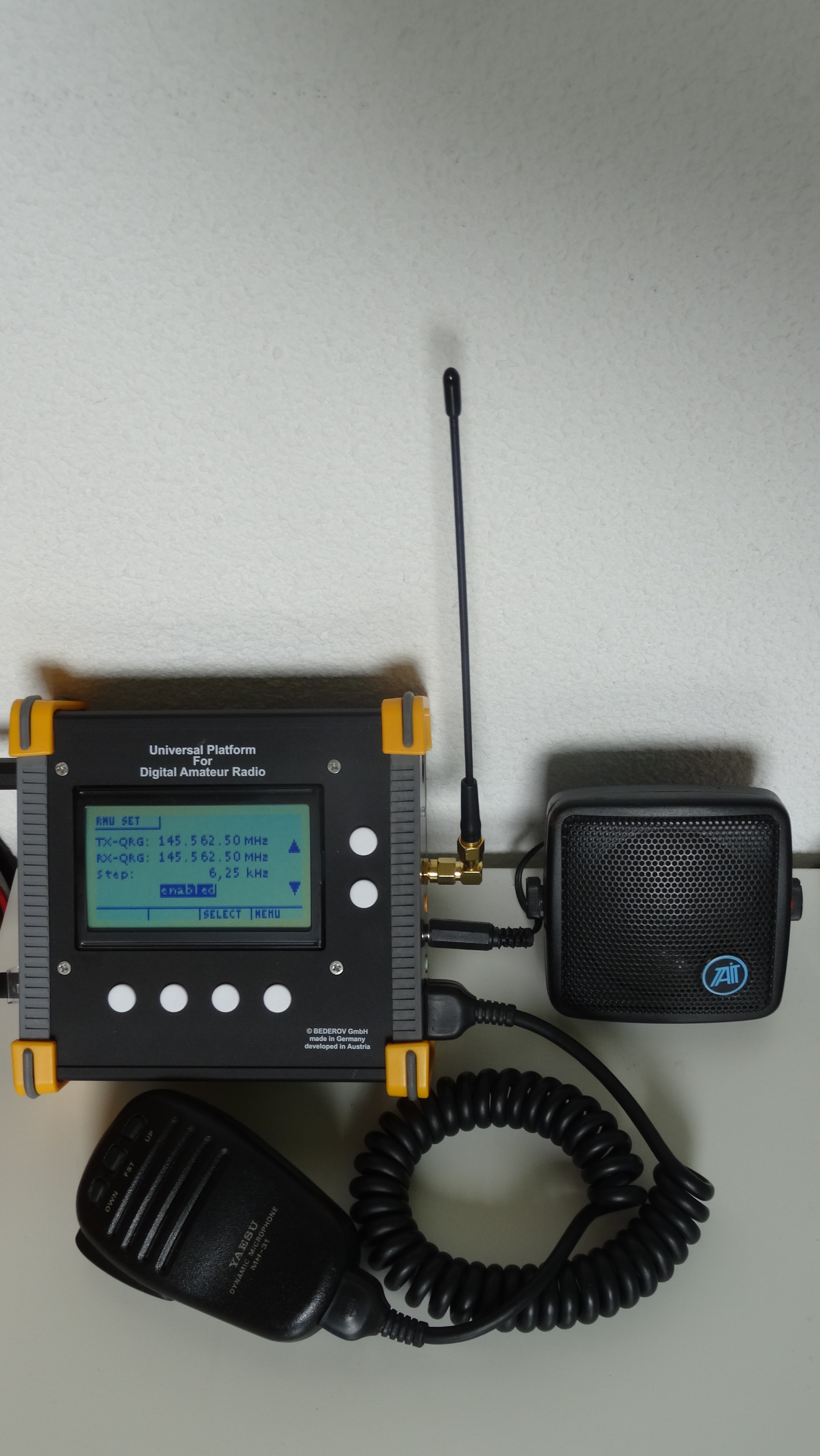

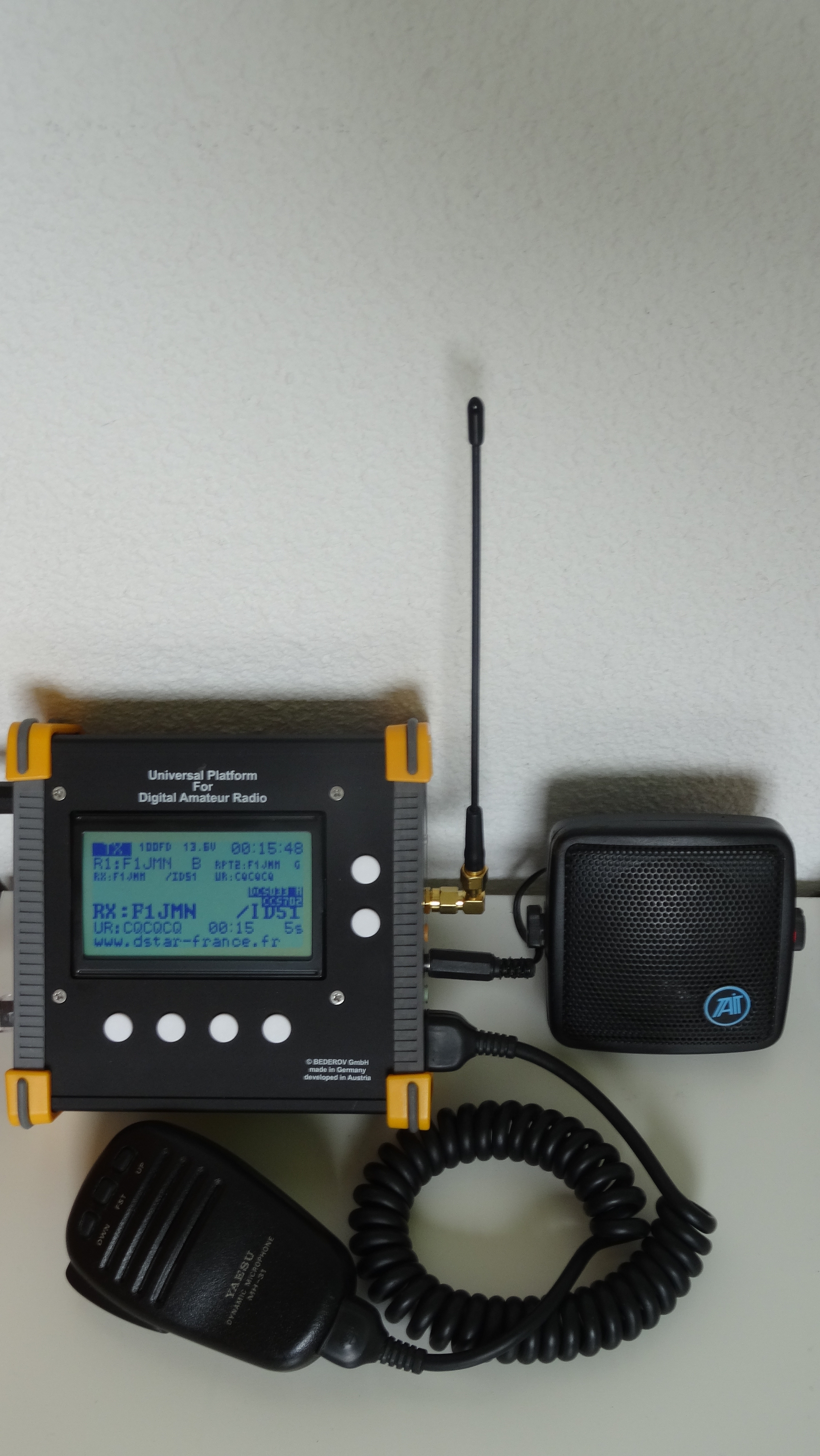

UP4DAR
téléchargement de la mise à jour pour un fonctionnement avec les XLX
UP4DAR XLX
http://www.up4dar.de/

  • C.1.00.10e (2015-06-10) Configurator für S.1.01.36 and higher (Java)
  • P.0.02.23 (2014-07-25) PHY-Firmware with RMU-Support

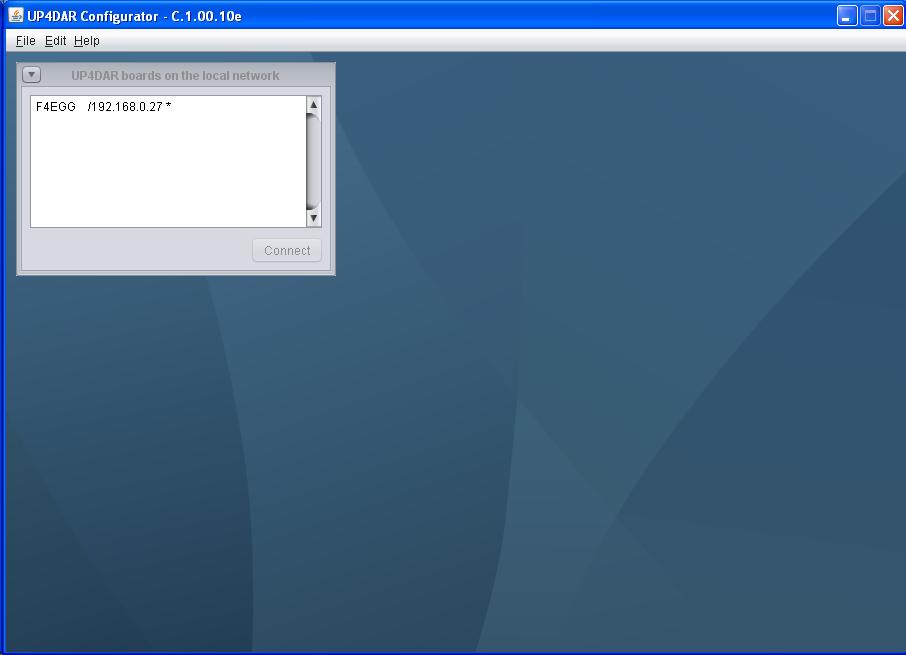

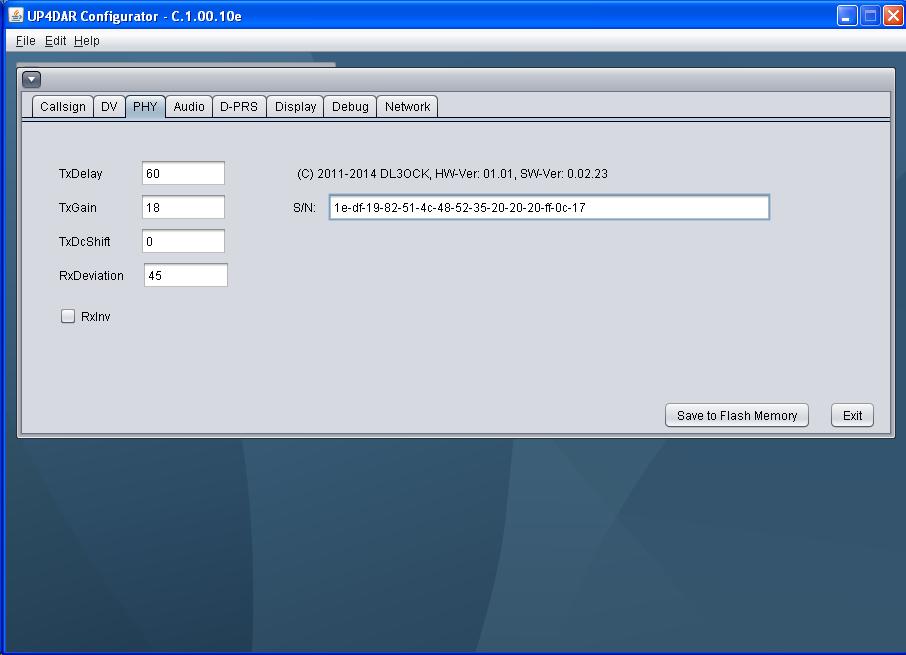

    Réglage par le configurator ( PHY )

Configurator PHY
TX Delay 60
TX Gain 18
TX DC-Shift 0
RX Deviation 45
RX Inv OFF

Exemple de déviation
ID-5100 1215Hz avec une déviation à 45

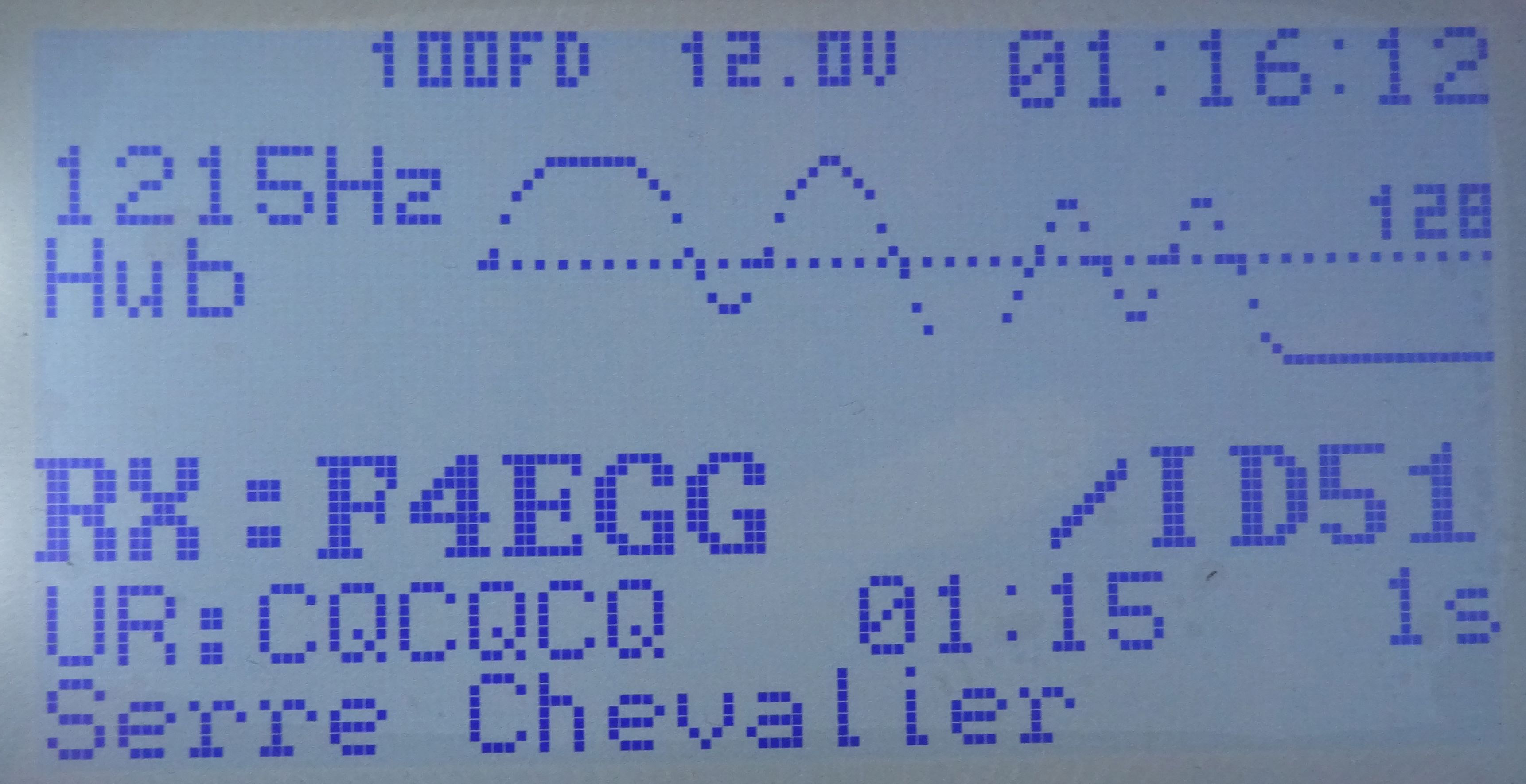

ID-51 1215Hz avec une déviation à 45
IC-7100 1215Hz avec une déviation à 45

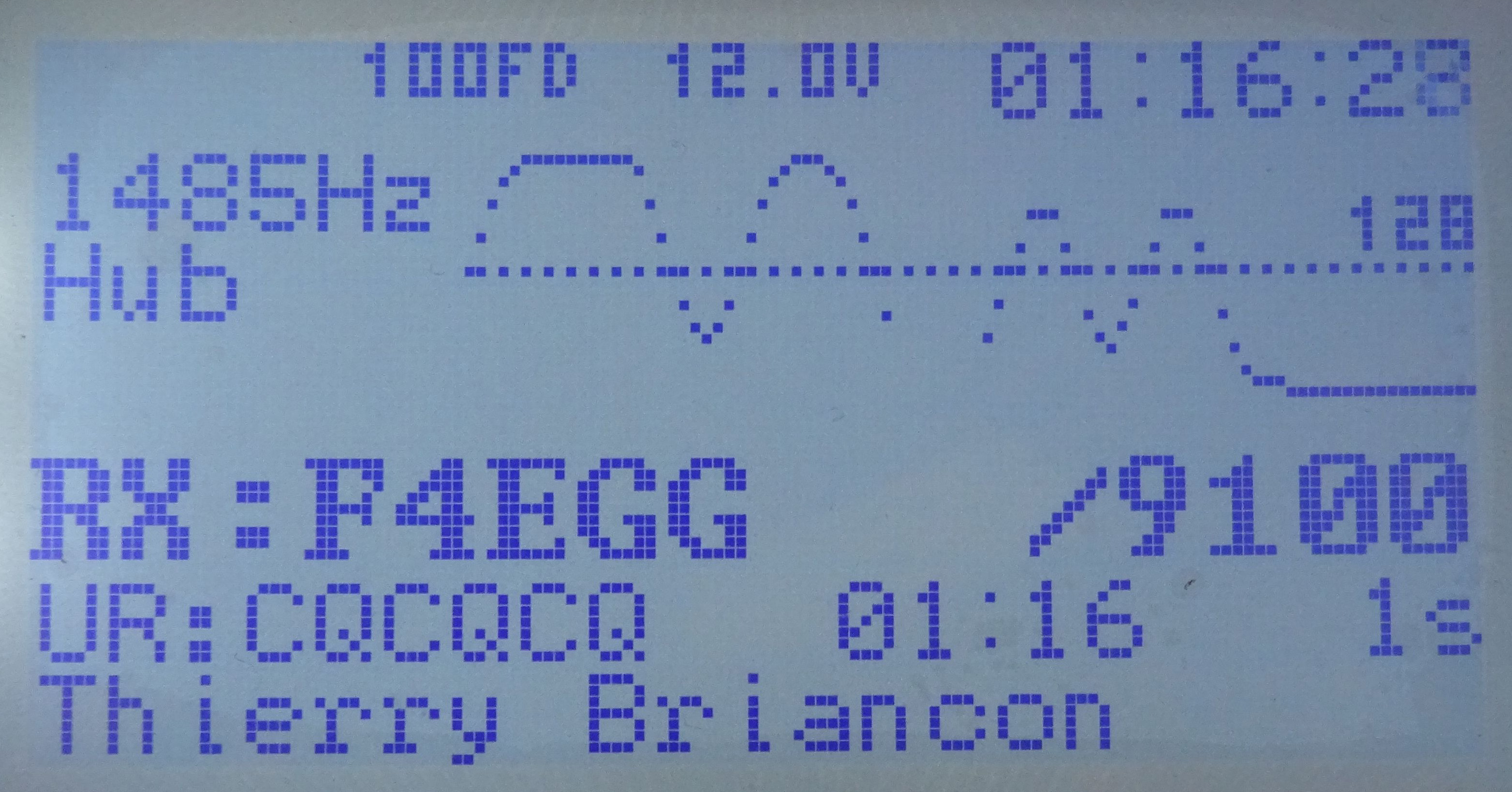

IC-9100 1485Hz avec une déviation à 45
IC-9100 1216Hz avec une déviation à 38
IC-9100 ID51
DV Set
UR CQCQCQ
R1 F4EGG B
R1 F4EGG G
MY F4EGG /SOTA
INFO F/AM-005

HOTSPOT
MODE SET
Mode: Hotspot
XLX933 N
Home Timer 5 Minutes
Connected

ID-51 – ID-5100
144.8375
UR CQCQCQ
R1 F4EGG B
R2 F4EGG G
MY F4EGG
Ne pas mettre le DUP- à 0.0 pour que cela fonctionne.

DSTAR-MODEM

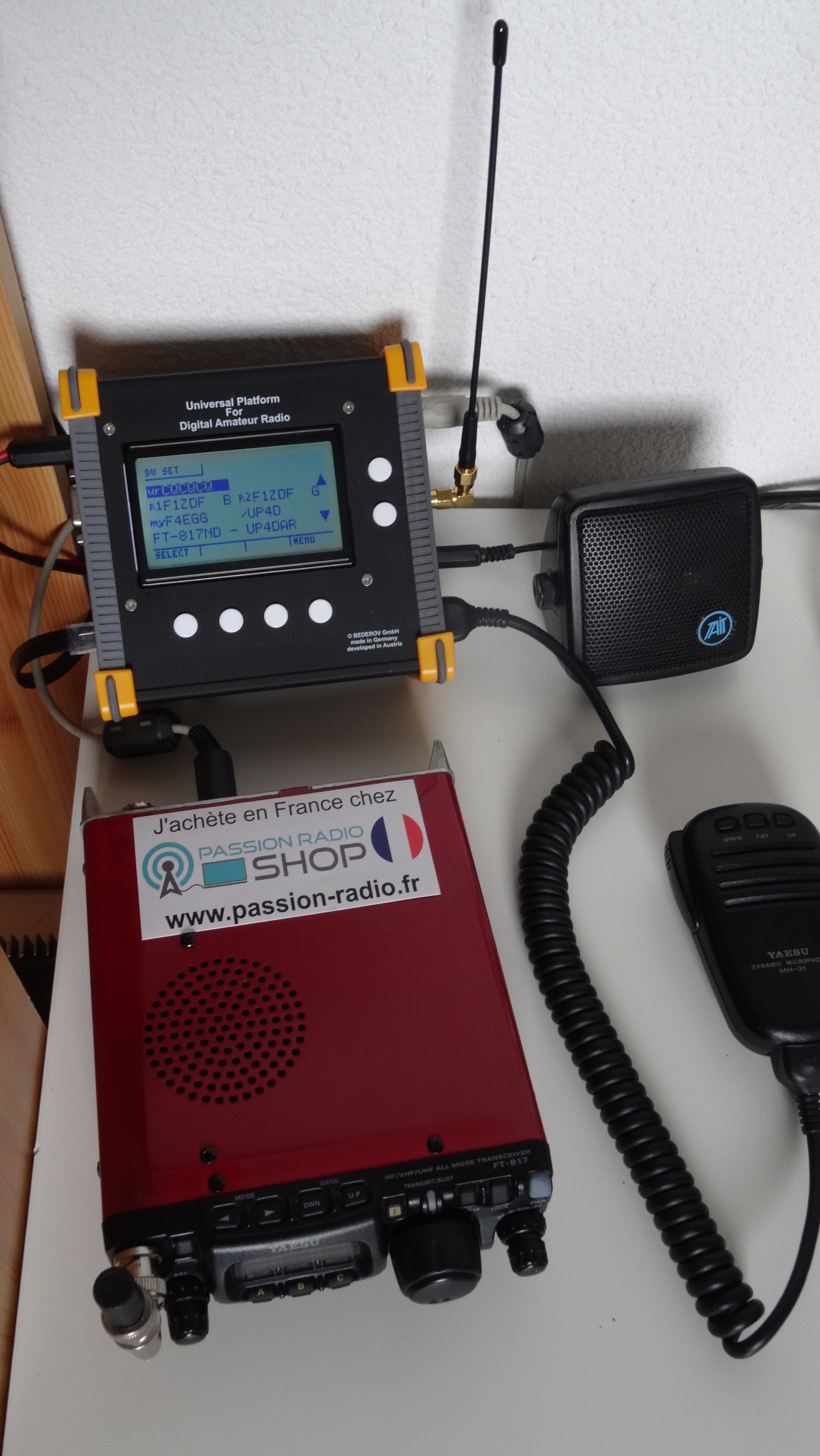

Réglage du FT-817ND pour une utilisation D-Star en HF
PKT 9600
PKT MIC 80, à voir pour le réglage de la modulation,
Mettre le Mode PKT sur le FT-817ND pour les communications en D-Star
Réglage UP4DAR – RMU SET
Mettre disabled pour que cela fonctionne en D-Star.

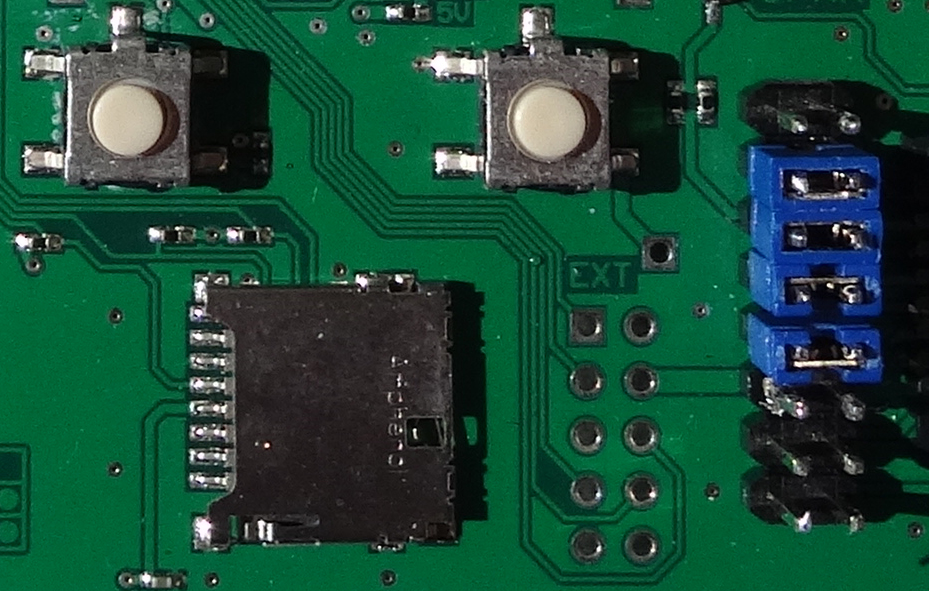

Câblage pour un micro Yaesu MH-31, mettre des cavaliers sur 4,5,6,7
MH-31- Cavalier

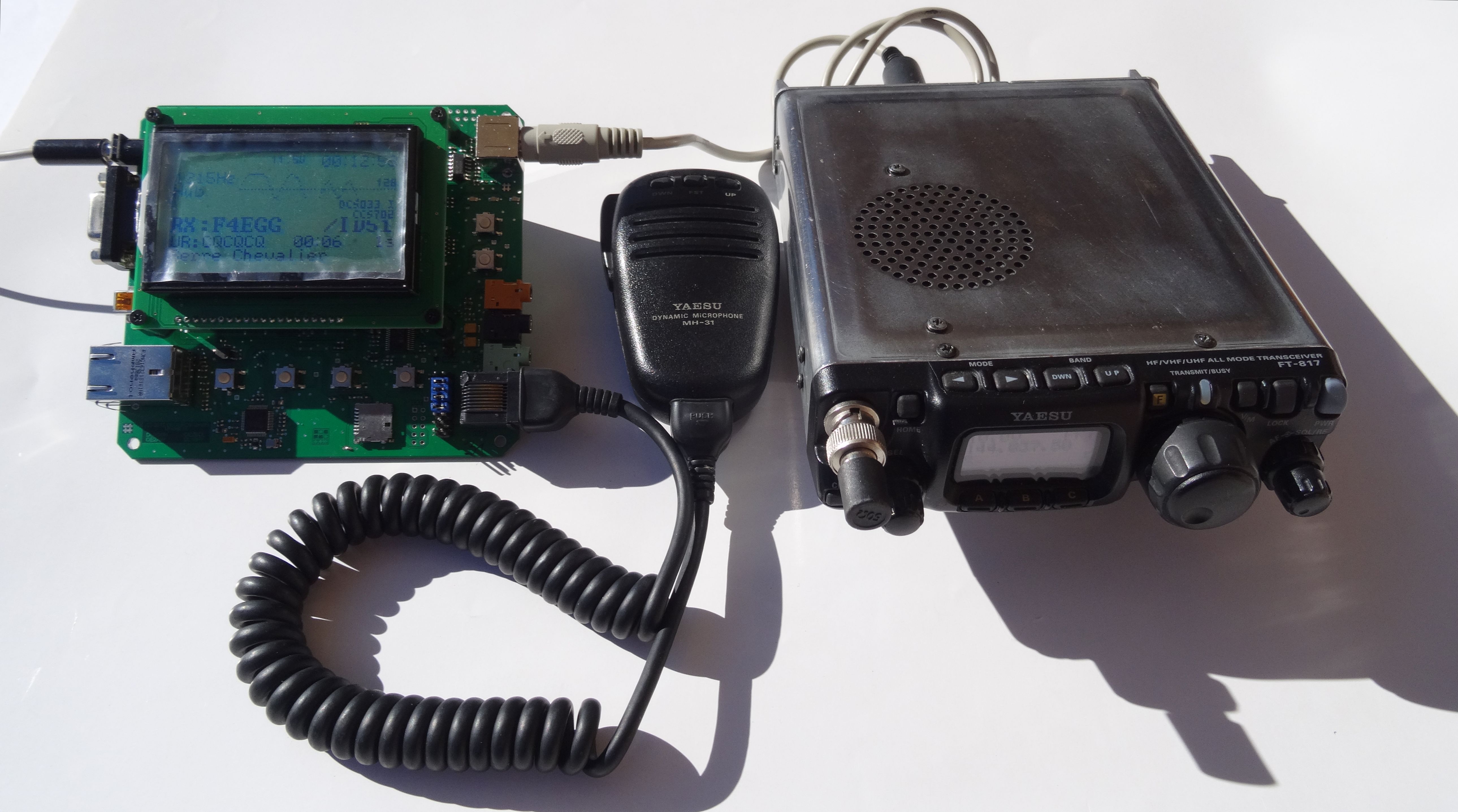

FT-817 - UP4DAR

à bientôt sur D-Star HF – VHF, UHF
