Un Relais ou Hotspot simple sous windows

dstarrepeater1Le logiciel de Jonathan, G4KLX, permet de réaliser un relais D-Star très facilement, il est compatible avec de nombreuses  interfaces.
Il fonctionne sous linux mais aussi sous windows. Avec ce dernier grâce à l’interface graphique, la configuration est plus simple.

Téléchargement du Logiciel

Le logiciel est composé de 2 programmes. DstarRepeater et ircDDBGateway.
DstarRepeater est le logiciel qui va gérer l’interface radio(s).
il va fonctionner avec les modems GMSK, DVAP, DVRPTR, DVMega…
ircDDBGateway va s’occuper des interconnexions extérieures.
Pour télécharger ces programmes, vous devez vous inscrire sur Yahoo Groups

Configuration de DstarRepeater

Après installation du logiciel DstarRepeater, vous lancez l’application D-Star Repeater Config.
Dans l’exemple, on va partir sur une configuration simplex avec un DVAP.

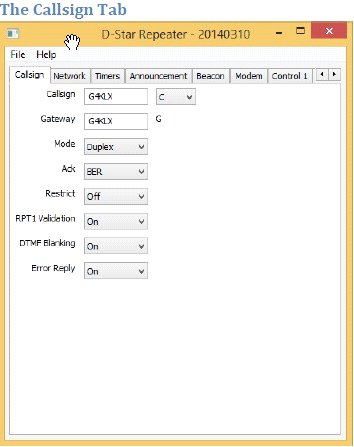

Dans l’onglet Callsign:
– Mettre votre indicatif ou celui de votre relais dans Callsign
– Choisir le suffixe en fonction de la bande utilisée: VHF -> C, UHF -> B
– Mettre votre indicatif ou celui de votre relais dans Gateway
– Mode: Simplex

dvapOnglet Modem:
– Choisir le type d’interface. Dans notre exemple, on prend le DVAP
– Puis on clique sur Configure pour sélectionner le port série utilisé par le DVAP, la bande de fréquence et la fréquence

Si vous souhaitez connaitre tous les détails de la configuration et le paramétrage pour les autres interfaces, vous pouvez consulter la documentation en français ICI

Puis vous sauvegardez votre configuration: File->Save

Maintenant vous pouvez lancer le programme Dstar Repeater et faire un 1er test d’émission avec un coup de PTT. Si vous configuration est correcte, votre relais va vous répondre, vous pouvez passer à l’étape suivante

Configuration de IrcDDB Gatewayircddbgateway

Après installation du logiciel ircDDBGateway, vous lancez l’application IrcDDB Gateway Config.

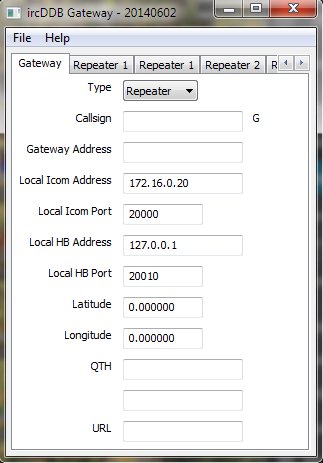

Dans l’Onglet Gateway:
– Type: Choisir Repeater si vous avez un indicatif relais sinon  Hotspot si vous fonctionnez avec votre indicatif personnel
– Callsign: Mettre votre indicatif ou celui de votre relais
– Compléter Latitude et Longiture et votre QTH

Onglet Repeater 1 (1er Onglet)
– Renseigner la bande utilisée (B ou C)
– Type: Homebrew
– Address: 127.0.0.1
– Port 20011
– Reflector: choisir par exemple DCS033 puis B
– Startup: Yes si vous souhaitez être connecté au réflecteur au lancement du programme

Onglet Repeater 1 (2eme Onglet)
Vous devez renseigner tous les champs, Fréquence, l’Offset, etc…

Onglet ircDDB
Si vous utilisez un indicatif de relais et que vous êtes inscrit à ircddb, vous devez choisir Enabled en renseignant votre Username et votre Password.
Dans les autres cas, choisissez Disabled

Onglet Misc
– Language: Francais

Puis vous sauvegardez votre configuration: File->Save

Maintenant vous pouvez lancer le programme IrcDDB Gateway…

Votre relais ou votre hotspot est opérationnel, vous pouvez vous connecter sur un réflecteur ( voir les commandes relais ) et faire votre 1er QSO en D-Star
