Relais Transparent

Pour réaliser un Relais Transparent vous avez besoin de 2 postes radio GM-950,
vous pouvez réaliser ce montage avec d’autres radio (compatible 9600 bauds).

Relais Transparent :
2 GM-950 UHF – Fonctionne aussi avec des GM-340 – GM-360
Duplexeur 4 ou 6 cavités
Alimentation – Antenne – Ventilateur

Utiliser votre Hotspot situé en ville avec votre Relais Transparent sur un site en altitude.

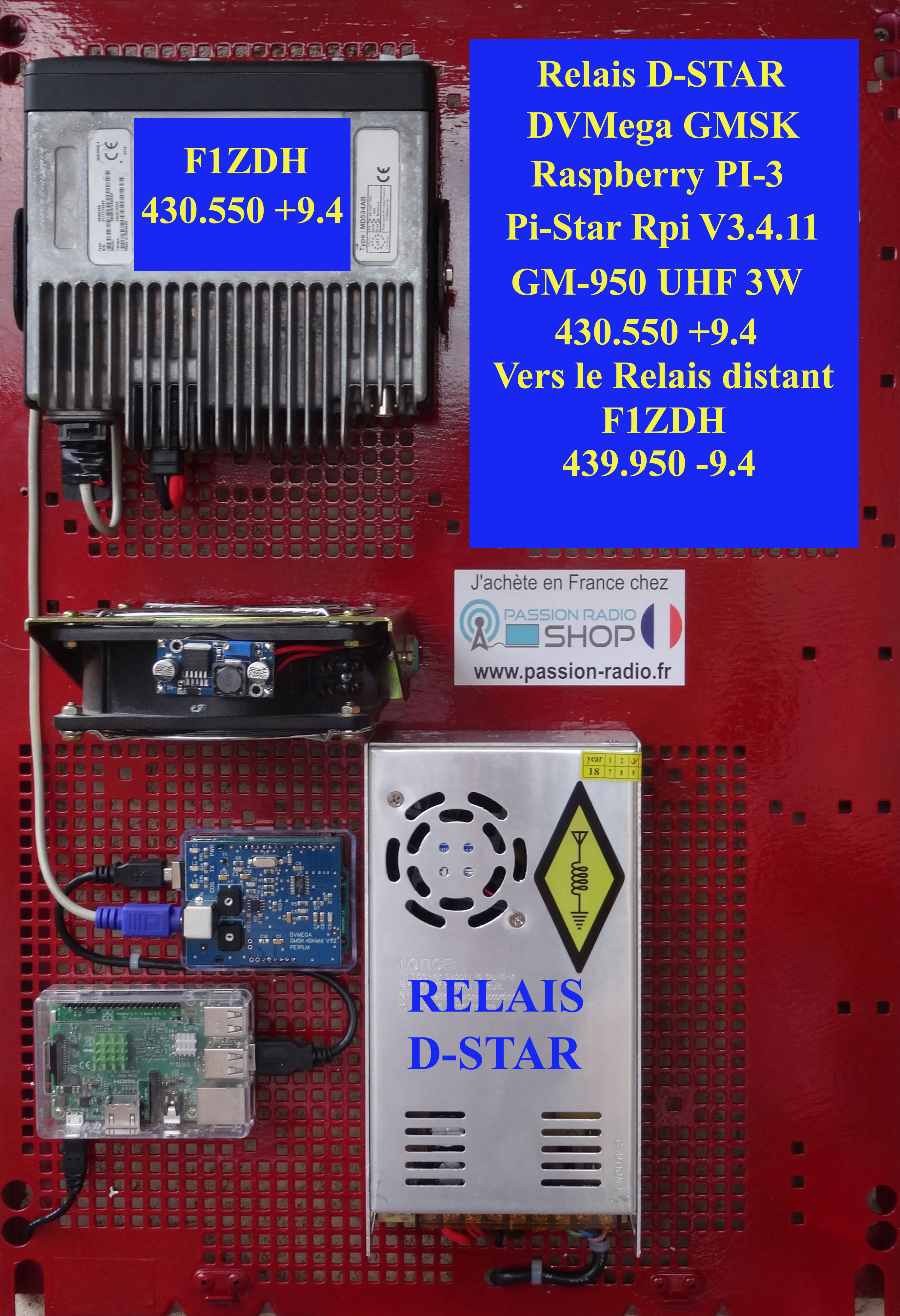

Hotspot :
1 GM-950 UHF – Fonctionne aussi avec des GM-340 – GM-360
DVMega GMSK – Arduino UNO ou MEGA
Raspberry PI-3 – Alimentation – Ventilateur


Sur le HOTSPOT :
Mettre les fréquences inversées du Relais Transparent.
J’utilise 430.550 +9.4 avec 3W.
Pour la liaison vers le Relais transparent qui se trouve en altitude,
celui-ci doit être impérativement à portée radio.

Avantages :
Facile d’accès pour les mises à jour
Redémarre automatiquement en cas de coupures secteur
Connexion ADSL






Le Relais transparent reçoit le HOTSPOT qui  se trouve en bas en ville avec une connexion internet.

Avantages :
Pas d’électronique fragile en point haut
(Raspberry – Arduino – Link 5Gzh – Router)
Redémarre automatiquement en cas de coupures secteur
Le relais fonctionne SQL ouvert
Fonctionne toujours en D-Star même si le HOTSPOT est hors service

L’avantage de cette réalisation permet d’avoir un relais en altitude,
sans être obligé d’avoir une connexion ADSL sur site.



Fichiers de programmation des Motorola GM-950 :
RELAIS
F1ZDH430
F1ZDH439

HOTSPOT
F1ZDH

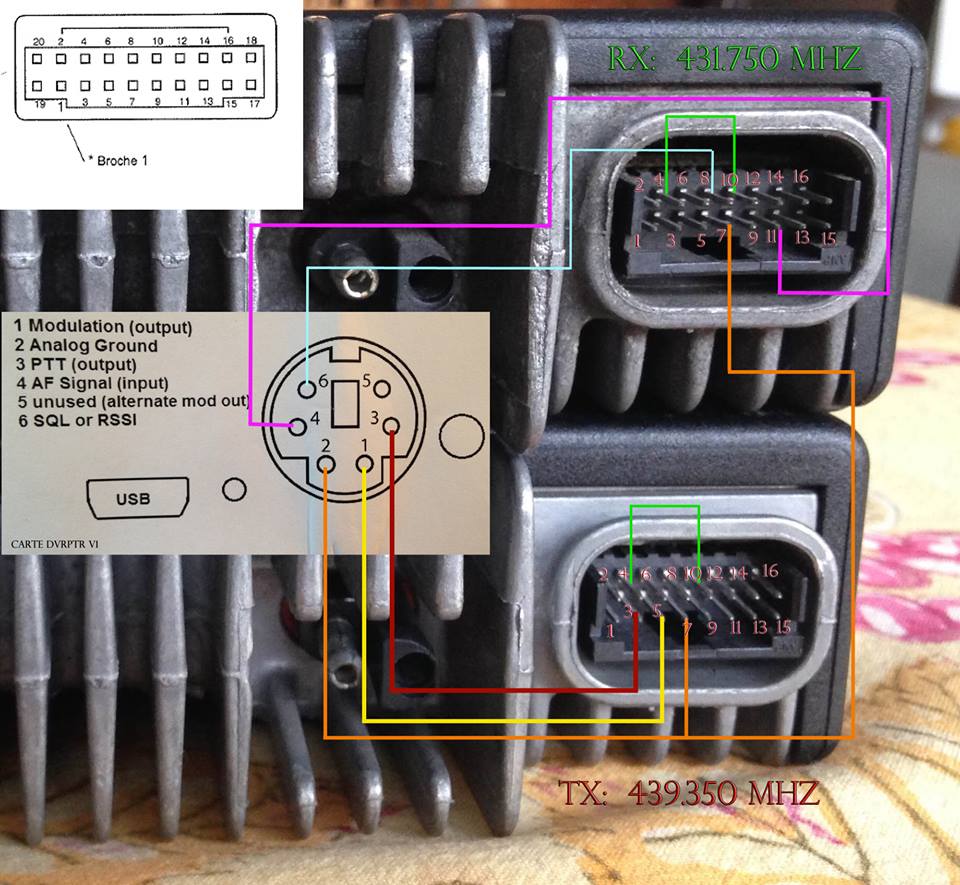

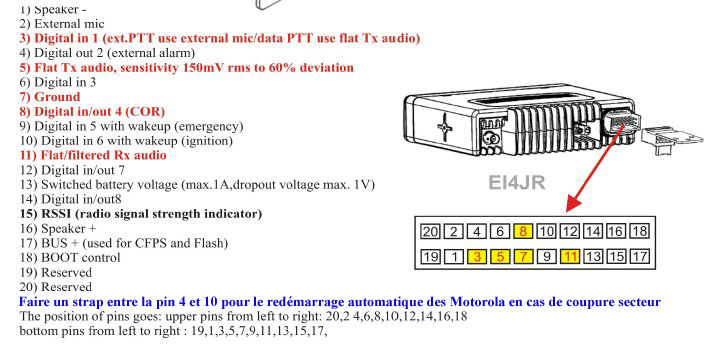

Câblage GM-950 – GM-340 – GM-360

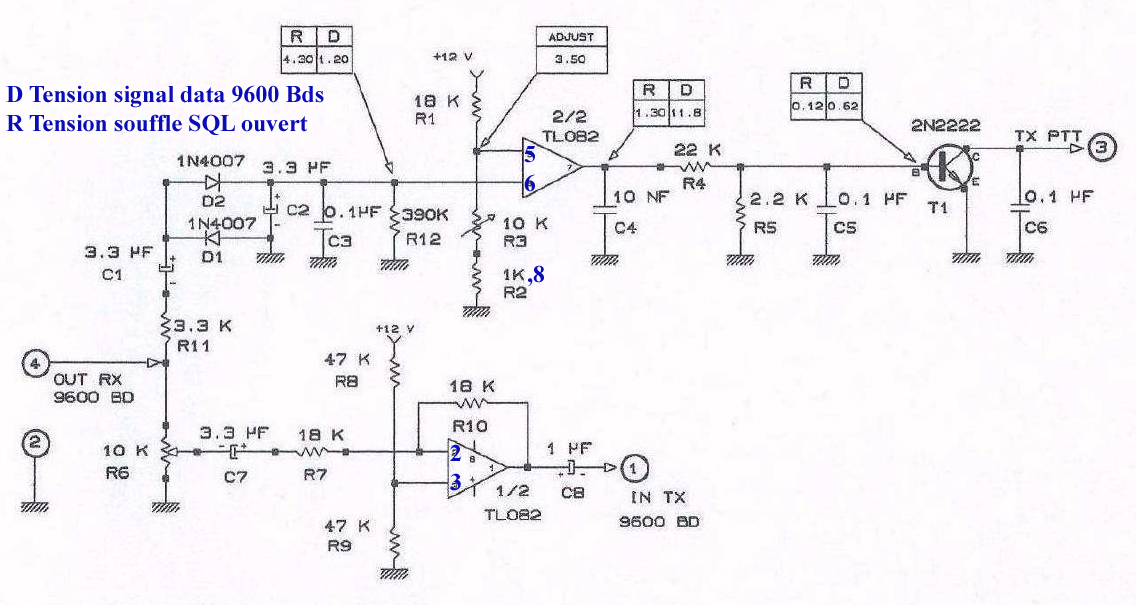

Schéma interface

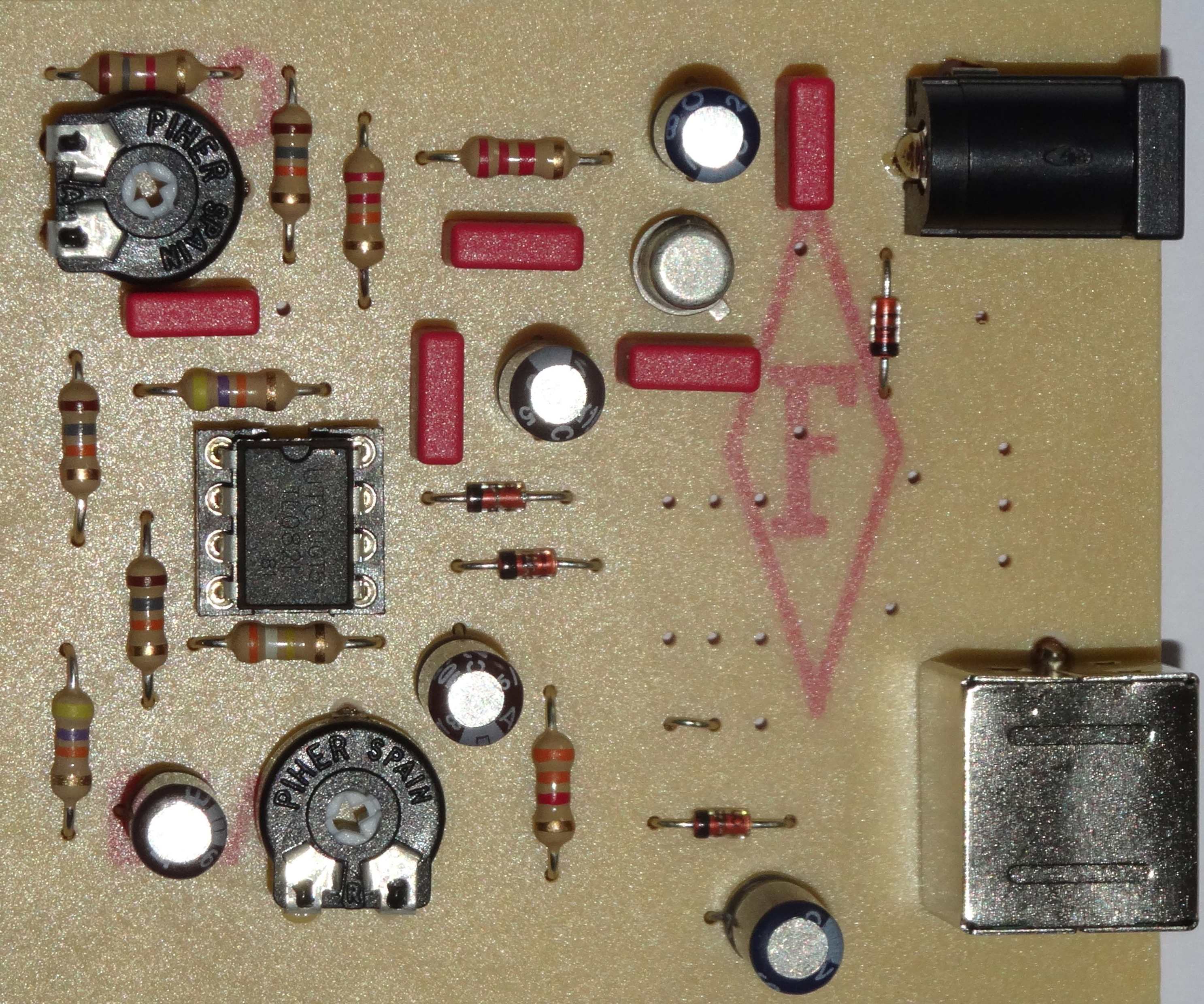

Réglage des tensions sur l’interface
Réglage de l’interface,
mettre les tensions préconiser pour une première approche et affiner selon les radios utilisées.

Nous avons des interfaces ainsi que tous les composants disponibles pour réaliser votre Relais Transparent.
Pour plus d’infos prendre contact avec nous par mail









Bonne réalisation !!!

Merci à David F1JXQ de Passion Radio pour le don de la carte DVMega GMSK pour réaliser ce montage.
