MMDVM: Configurer un Afficheur Nextion

im150416002_1_LRGAvec MMDVMHost, nous avons la possibilité de faire fonctionner plusieurs types d’afficheur: le LCD HD44780, l’Adafruit i2c, TFT Serial ou le Nextion 2.4 ou 3.5

Le Nextion se raccorde sur le port série du Raspberry. Si vous souhaitez le faire fonctionner avec un DVMega, il faudra ajouter un 2eme port série via un port USB disponible. (USB <=> PL2303)hjihjp1375431033462

Ce petit adaptateur va fournir l’alimentation nécessaire pour l’afficheur (+5V & GND)

Le TX et le RX pour la communication entre le raspberry et le Nextion.

La première étape consiste à charger l’interface MMDVM dans l’afficheur. Vous devez copier sur une carte MicroSD formatée en FAT32, les fichiers du répertoire /MMDVHost/Nextion qui correspondent à l’afficheur que vous utilisez.
Puis, mettez la carte MicroSD dans le lecteur de l’afficheur et mettez sous tension. L’interface se charge..
Retirez la carde MicroSD, débranchez et rebranchez l’afficheur.

La deuxième étape, vous devez configurer MMDVMHost en modifiant votre fichier de configuration MMDVM.ini comme ceci:

Dans:

[General]
Display=Nextion

et dans:

[Nextion]
Size=2.4
Port=/dev/ttyUSB0
Brightness=50

/dev/ttyUSB0 correspond au port série que vous utilisez. A changer en fonction de votre configuration..

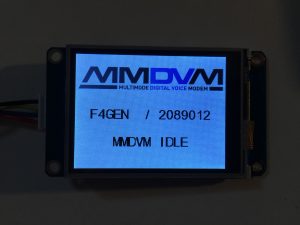

Démarrer MMDMHost !IMG_1115
