Tests de transfert d’images Data D-Star ICOM

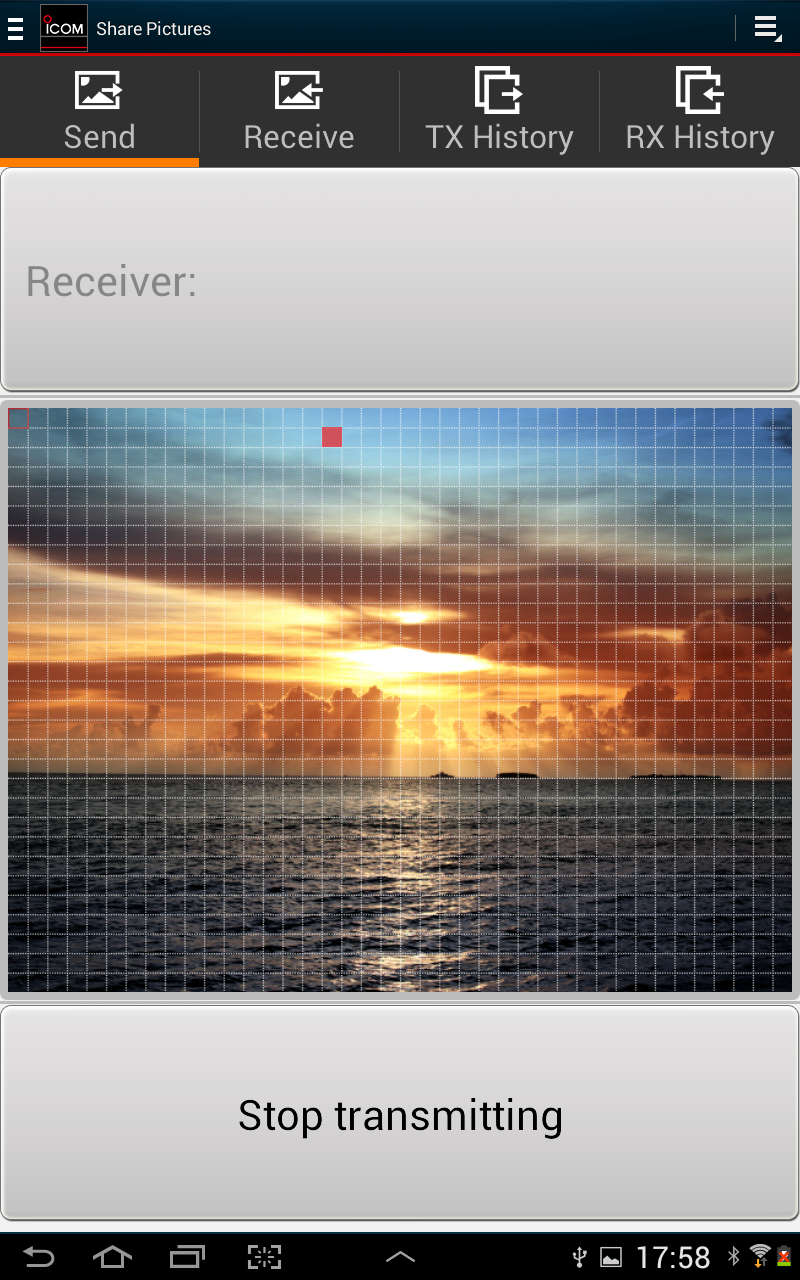

Screenshot_2014-09-29-17-58-19Voici les tests de transfert d’images réalisé par ON4WX Stéphan et ON8SV Elie:

Conditions de test :

  • 2 x ID-5100 revision firmware E2
  • Tablette et téléphone portable équipé du logiciel RS-MS1A à la dernière révision)

Tests réalisés :

  1. En simplex :
Picture Quality Picture Size FASTDATA ON (en secondes) Quality FASTDATA OFF(en secondes) Quality
Low 25% 160×120 14 100% 45 100%
320×240 42 100% 145 100%
640×480 145 100% 520 100%
Standard 50% 160×120 17 100% 60 100%
320×240 56 100% 194 100%
640×480 188 100% 664 1 pixel manquant
High 75% 160×120 24 100% 82 100%
320×240 75 100% >300 N/A
640×480 239 100% >300 N/A



  1. Via relais G4KLX (ON0NIV).

Le transfert des images se fait parfaitement via des relais de type G4KLX +DVRPTR néanmoins le FASTDATA ne peut être activé. A la fin de la transmission de l’image, le relais retourne un BER important.

  1. Via relais G4KLX(ON0NIV) et ON8JL node (ON0PLL) sur DCS011I.

Même cas de figure qu’au point 2, le mode FASTDATA ON ne fonctionne pas.

  1. Via relais ICOM (ON0CPS).

Le transfert des images fonctionne en mode FASTDATA.

Conclusion :

Il est tout à fait possible de faire de la transmission d’image via le réseau D-Star en mode FASTDATA OFF, néanmoins, il faut faire très attention à la durée de la transmission, en effet, l’application RS-MS1A outrepasse le paramètre « anti-bavard » de nos transceivers mais ce n’est pas le cas des relais.

A noter également qu’ICOM respecte bien ses spécifications FASTDATA annonçant une vitesse trois fois plus élevée.
