STARKITY Nouveau Relais D-Star

Avec STARKITY devenez D-STAR !

Face au succès grandissant du système D-STAR en France, ICOM France propose désormais un nouveau kit relais avec Gateway intégré conçu spécialement pour les OM’s : STARKITY

Ce kit composé principalement d’un module radio full duplex (VHF ou UHF), d’une carte Raspberry PI, d’un modem DVRPTR-V1 et d’un module régulateur 5 V, permet à un OM d’assembler simplement et rapidement un relais performant D-STAR 25 Watts avec “Gateway” incorporé.

L’acquéreur de cet équipement est libre de choisir son duplexeur et la distribution à installer sur la Raspberry PI.
De plus, en cas de besoin, ICOM France propose en option différents accessoires (duplexeurs, etc. ) et des prestations complémentaires.

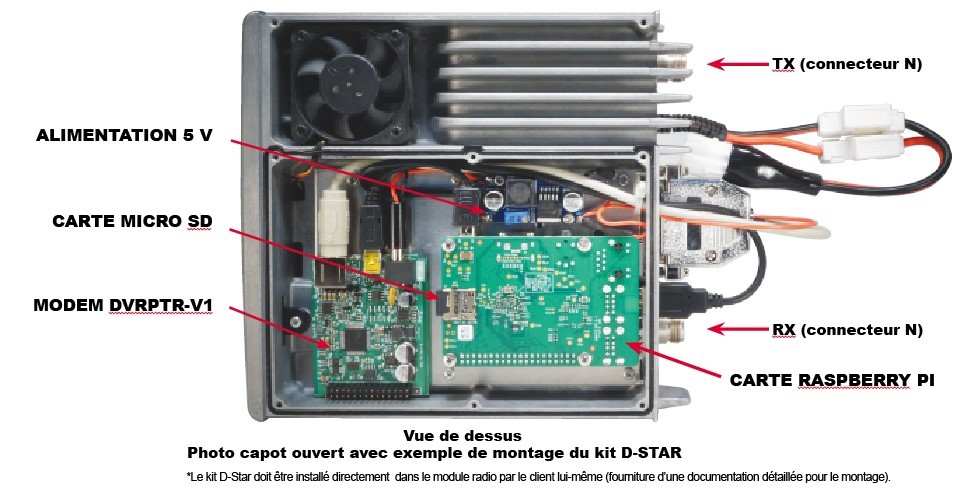

vue-dessus-starkity

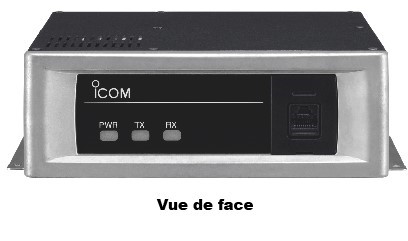

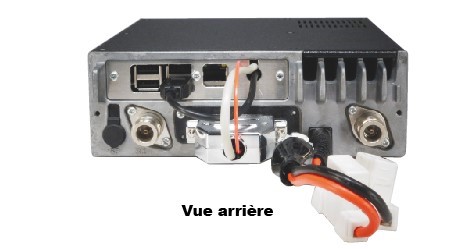

vue-face-starkity vue-arriere-starkity

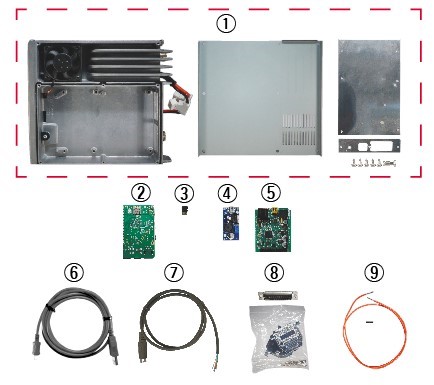

Composition détaillée dES kitS D-STAR :

 Deux versions disponibles :

  • Module radio avec plaques à monter (1)
  • Module radio avec plaques et Kit D-STAR complet à monter (1 à 9)kit

1/ Module radio 25W full duplex UR-FR5100 (VHF) ou UR-FR6100 (UHF) avec logiciel de programmation (prévoir cordon de clonage), plaques spécifiques et vis.
2/ Carte Raspberry PI B+
3/ Carte SD 8Go vierge (possibilité de télécharger la “distribution” sur le site D-Star France)
4/ Convertisseur 12V -> 5V pour alimenter la carte R. PI
5/ Carte modem DVRPTR-V1
6/ Câble USB modem (data)
7/ Câble modem (modulation)
8/ Fiche DB25 avec capot
9/ Câble et prise alimentation
NB : le duplexeur n’est pas compris dans le KIT et doit être approvisionné séparément (voir accessoires optionnels).

SPECIFICATIONS GENERALES :

  • Dimensions : 19,5 (L) x 6,5 (h) x 19,5 (p) mm
  • Poids : moins de 2,5 Kg (Kit compris)
  • Gamme de température : -30°C à +60°C
  • Puissance émission : 25 W réglable jusqu’à 5 W
  • Consommation en veille : 400 mA et 8 A en émission
  • Alimentation : 13,6 V nominal
  • Erreur en fréquence : +/- 0,5 ppm
  • Espacement canaux : 6,25 kHz / 12,5 kHz / 25 kHz
  • Modes d’émission : D-STAR (GMSK) et nbFM
  • Sensibilité en mode FM : 0,3 µV pour 12dB Sinad (canaux 12,5 kHz)
  • Réponses parasites : 90 dB
  • Réjection intermodulation : 78 dB

ACCESSOIRES OPTIONNELS :

  • Duplexeurs :
    – Duplexeur UHF 6 cavités shift 9,4 à 10 MHz (réf. DU-455PN)
    – Duplexeur VHF 6 cavités shift 600 kHz (nous consulter).
  • Bretelle de liaison 50 Ohms N coudé / N coudé 25cm pour liaison avec duplexeur (réf. 895Z000055)
  • Cordon de programmation pour le module radio (réf. OPC-1122U). Schéma de câblage du cordon disponible sur le site internet ICOM France.

Prestations Optionnelles :

  • Programmation du relais sur les fréquences TX et RX
  • Réglage du duplexeur à l’analyseur de réseau
  • Kit ventilation renforcée

Le relais sera présenté le 17 Octobre 2015 à Hamexpo à Tours

DOC-STARKITY en pdf
