Transformation en Relais transparent numérique par F5SDM

Le but de la modification est de pouvoir faire fonctionner un relais sur un point haut alors qu’il était impossible de pouvoir « faire monter » l’ADSL  ou bien de créer une liaison fiable en mode Wifi.

J’ai donc pensé qu’il serait possible de pouvoir le faire fonctionner comme un utilisateur depuis une station radio. Mais pour cela il fallait prévoir quelques modifications sur le relais afin qu’il passe en émission sur un signal reçu ( pas évident lorsque l’on travail SQL ouvert   J’ai  utilisé la technique du « vox tension » . Mais aussi, j’ai voulu conserver la compatibilité avec sa configuration d’origine c’est-à-dire pouvoir connecter un DVRPTR et un Raspberry, soit mon petit montage de traitement de modulation et de commande de PTT.

Coté « relais distant » il s’agit simplement d’un Hotspot qui se trouve placer au QRA connecté via mon réseau, il a aussi l’avantage d’être mobile il peut aussi être branché au radio club, etc…

L’assemblage est réalisé dans un vieux boitier d’un PC  ce qui permet d’obtenir un ensemble compact, léger et transportable son raccordement est aisé, un câble secteur, une sortie antenne en prise ‘N’ et une entrée/sortie  RJ-45 Ethernet .

Seul défaut  le lien entre le relais transpondeur et le relais distant est en mode SIMPLEX  pas très gênant, mais n’autorise pas, par exemple de pouvoir se signaler lorsque des Om’s sont en QSO comme en full duplex,
Il faut ATTENDRE UN BLANC, ou lorsque vous êtes en qso il faut éviter de reprendre trop rapidement, prévoir un »blanc » de 2 ou 3 sec
(ce que je trouve normal afin que d’autres stations puissent se signaler).

J’ai aussi modifié le programme d’affichage des commandes afin de séparer celles  des Informations et celles du système, mais bon là c’est pour le fun !

Toutes les commandes  de changement de DCS et autre spécificité de commandes  sont gérées depuis la voie radio vers le hotspot tout à fait transparent pour l’utilisateur .

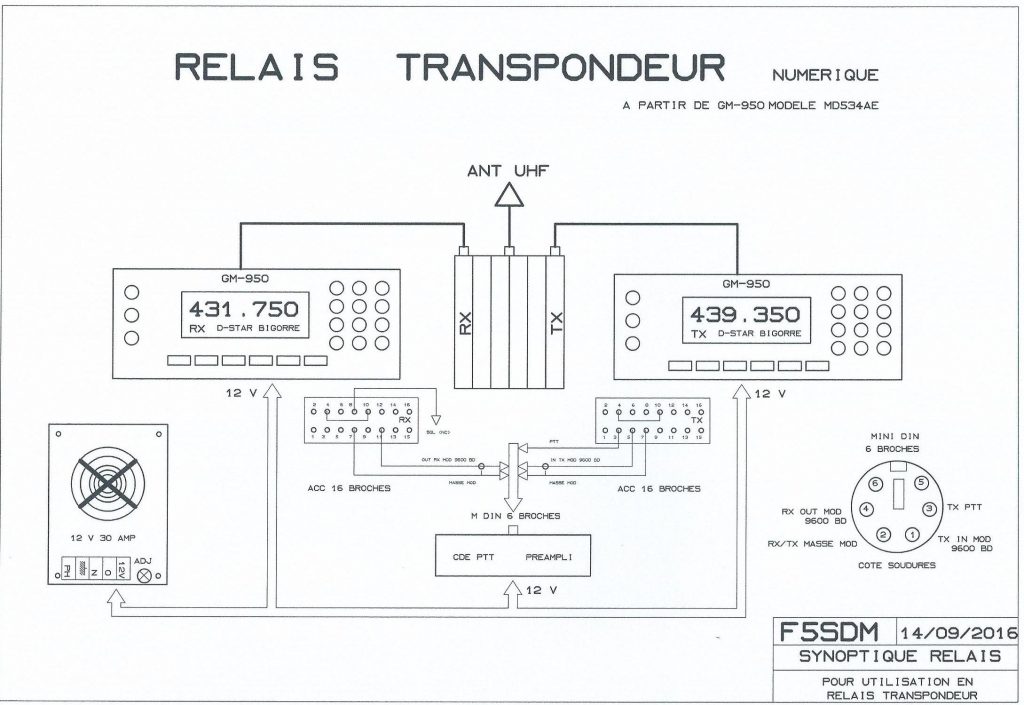

INTERFACE POUR LA TRANSFORMATION EN RELAIS TRANSPARENT

dstar-transpond

INTERFACE POUR LA TRANSFORMATION EN RELAIS TRANSPARENT



je me suis contenté dans un premier temps à ne pas vouloir réinventer la roue car  un excellent montage existe déjà sur le site.  http://www.dstar-france.fr/realisations/transpondeur-numerique-d-star/

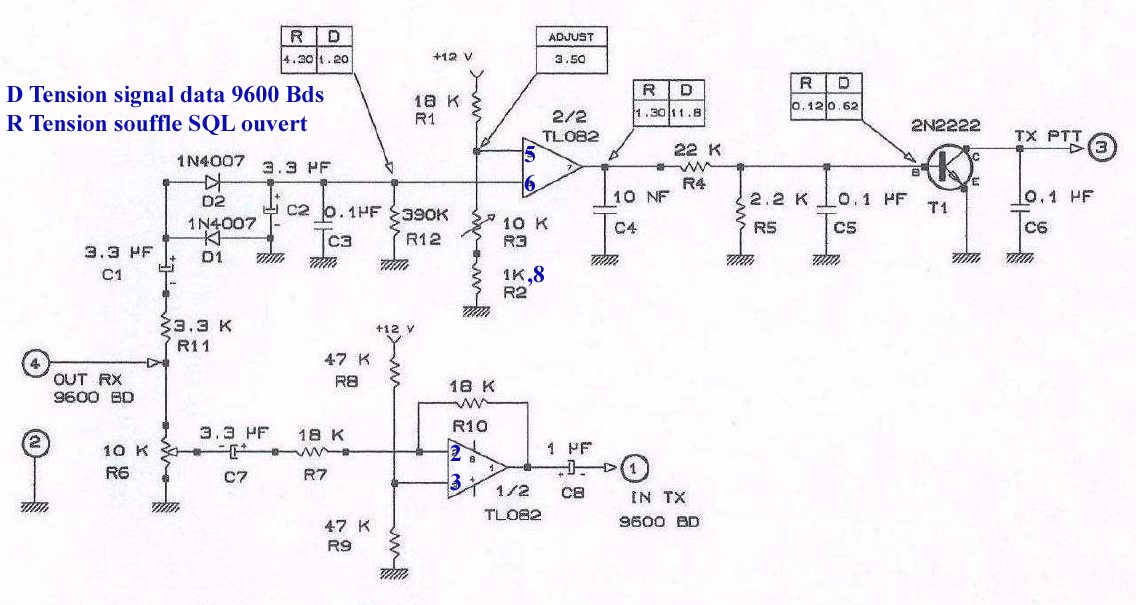

J’ai tout  simplement ajouté un « vox tension « j’ai utilisé le second circuit ‘op’ contenu dans le boitier du TL082  pour la commande du
PTT du TX, en fonction du signal reçu sur le récepteur SQL ouvert. Pour cela un doubleur de tension composer par (D1-C1–D2–C2) = VE qui est comparé par 2/2 TL82  à une tension de référence = REF (environ 2.2 v) déterminée par le pont de résistances R1-R2-R3

On peut alors dire que si,
VE > REF     VS sera égale à  V-   soit  0v     ( souffle de la FM )
Et si  VE < REF    VS sera égale à  V+   soit  12v    ( trames )

Ainsi entre le souffle du SQL ouvert ou une porteuse 9600 Bds le transistor T1 sera saturé ou bloqué autorisant ou non le passage en  émission du transceiver ,  une option est possible à partir d’un opto-coupleur du type 4n33 .

Cette interface n’a été testée que sur des équipements MOTOROLA GM-950 !
non testée sur d’autres équipements. ( mais à extrapoler hi ! )

Attention

Le réglage de R6 peut être pointu, veiller à ne pas dépasser la norme de déviation .
Le Réglage R3 peut être supprimer en fonction de la valeur d’un pont R1 – R2 .

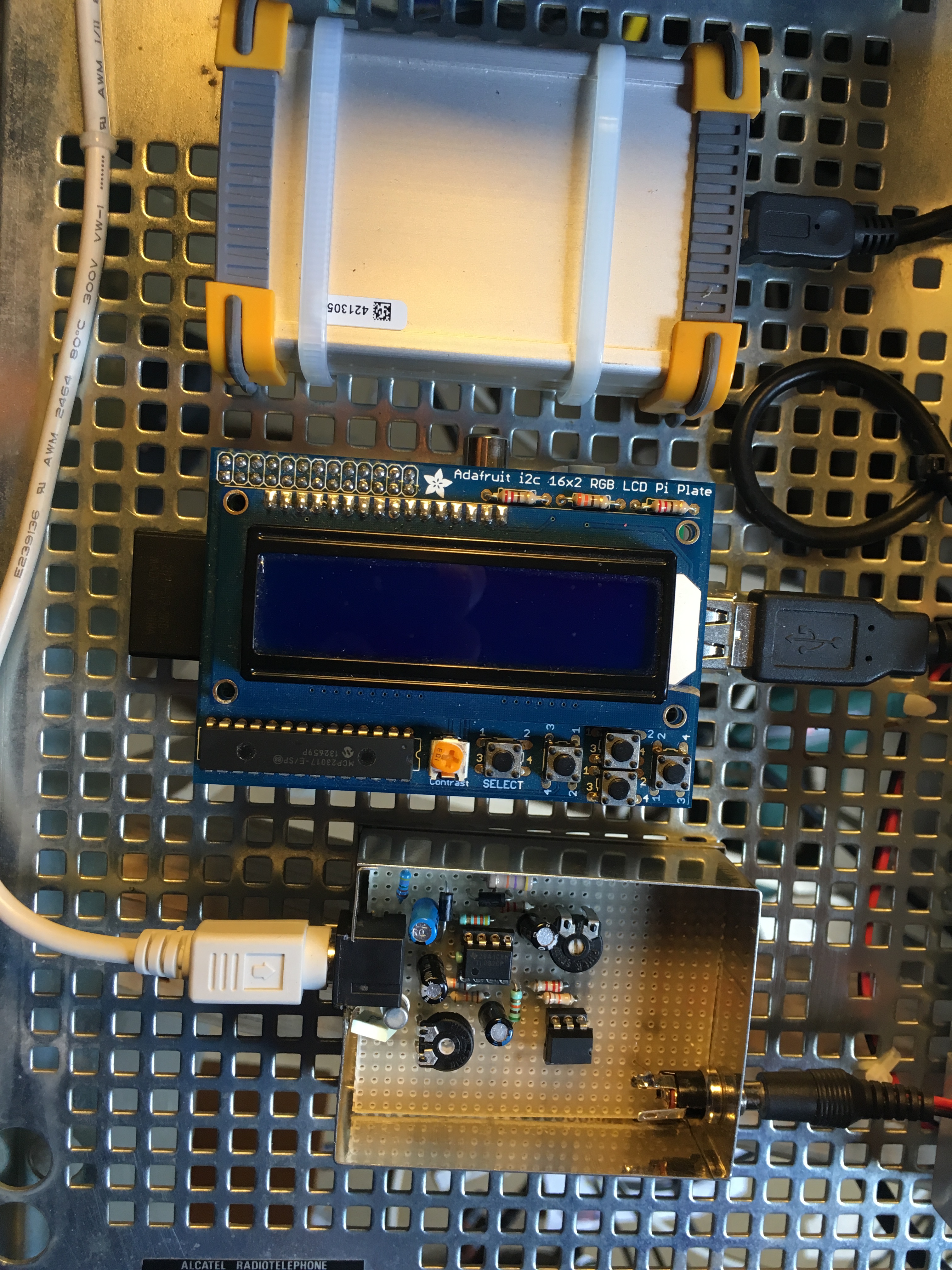

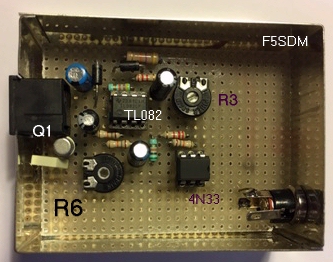

realis2 realis3

SCHÉMA DE L’INTERFACE PTT

dstar-ptt

RÉALISATION  du RELAIS «  DISTANT «

Modifier le fichier DSTARREPEATER_CONF 1
par l’option   MODE SIMPLEX

En fonction  du transceiver du relais « distant » (FT-7900)
dvrptr1RXInvert [0]  =  1
dvrptr1TXInvert [0]  =  0

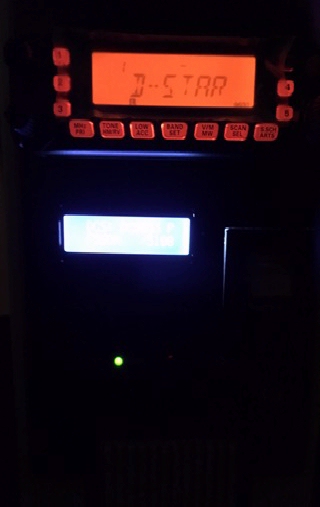

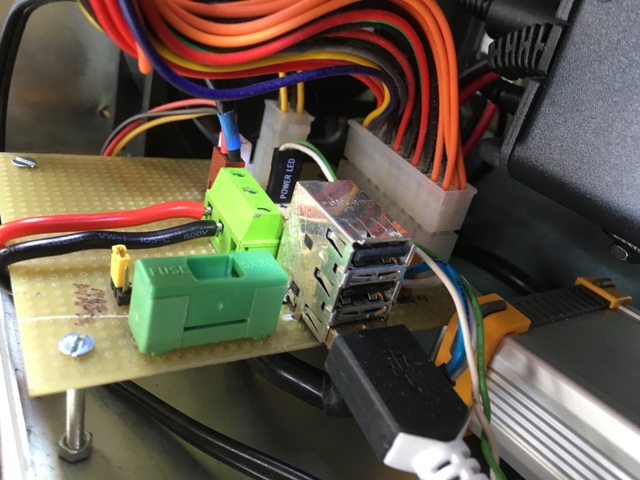

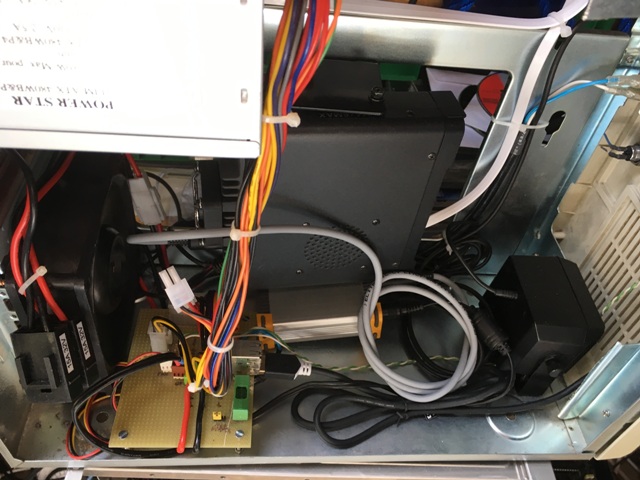

realis6 realis5

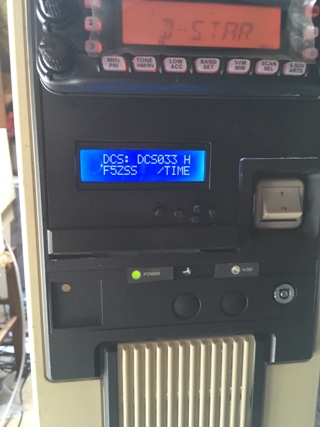

realis8 realis9

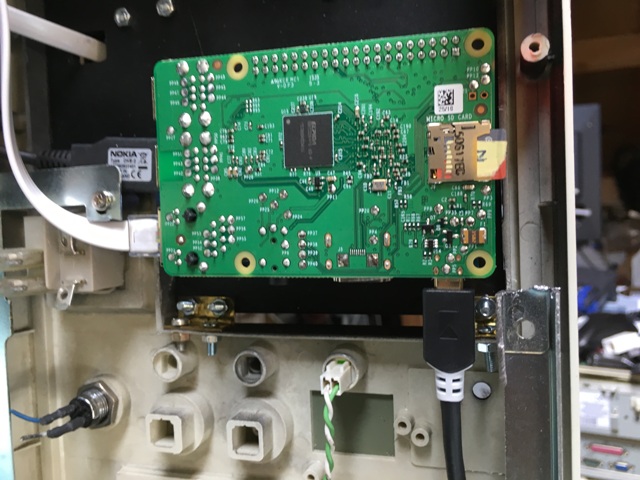

realis7

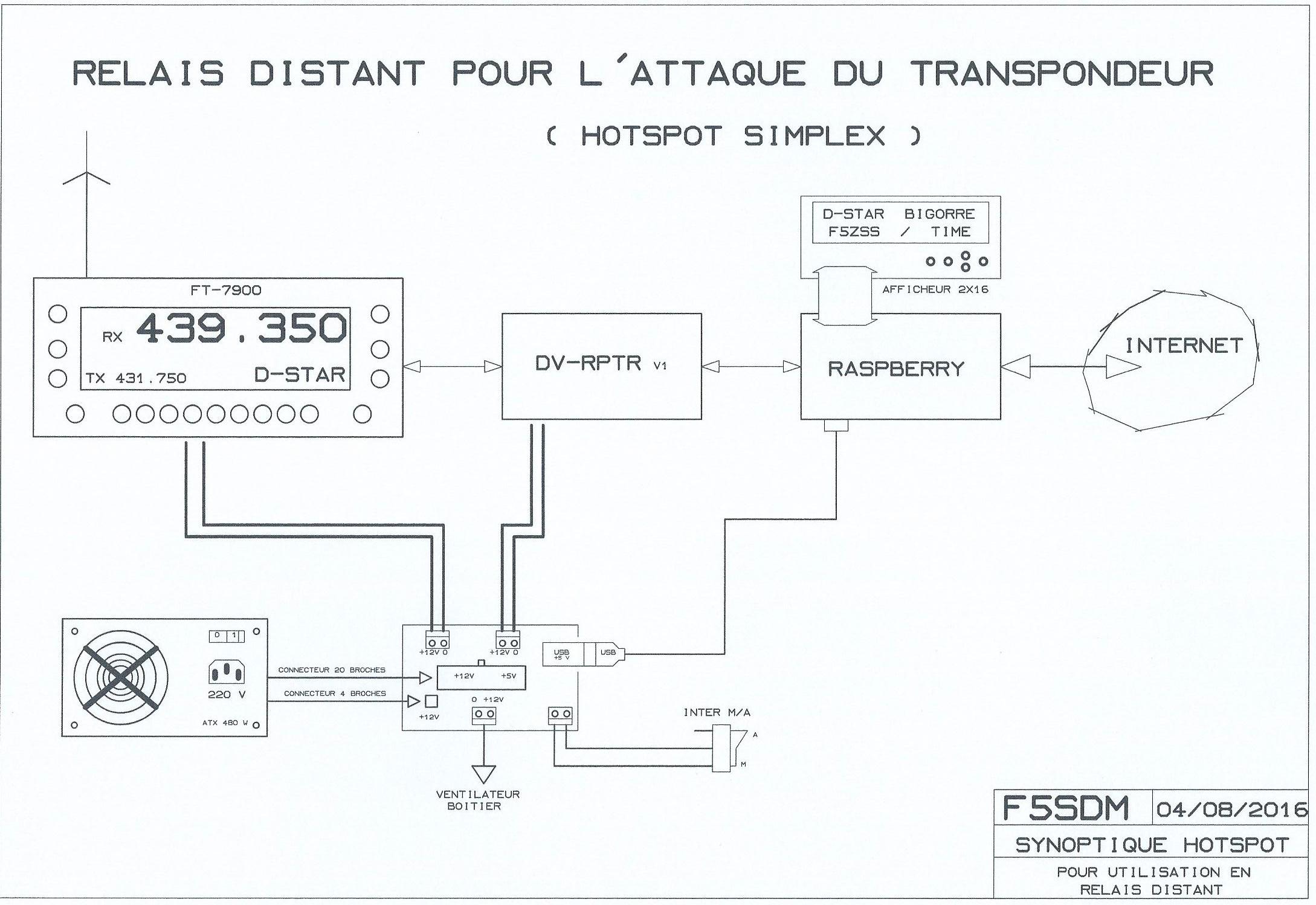

SYNOPTIQUE  du RELAIS «  DISTANT «

dstar-hotspot

Modification de l’affichage avec des nouvelles fonctions

Depuis le soft sous Python de F4GEN

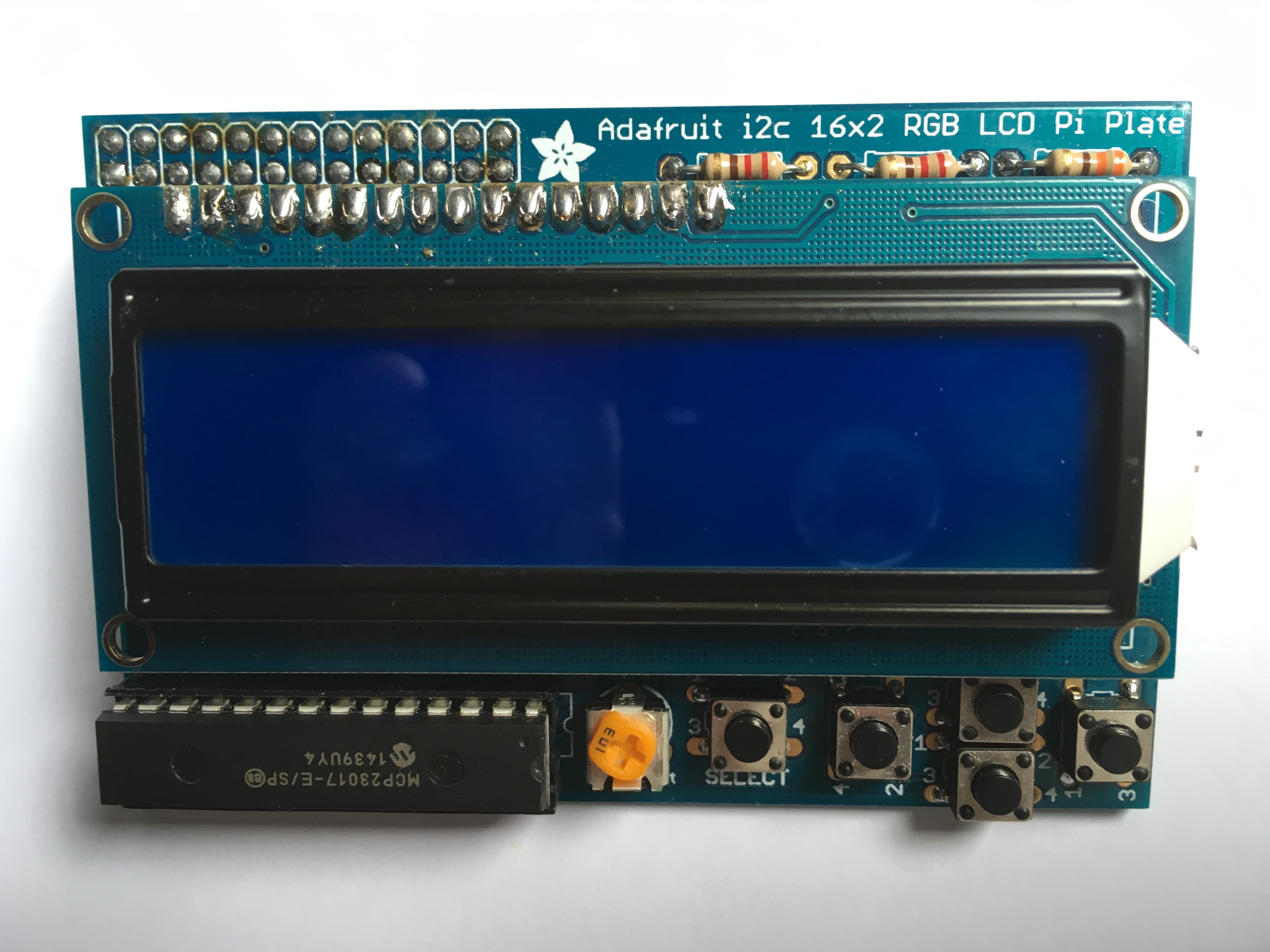

realis1

Commandes d’informations                                    Actions

Un appui sur le Bouton Poussoir « haut »              Affiche l’adresse IP du Raspberry

Un appui sur le Bouton Poussoir « droite »           Allumage du barreau de l’afficheur

Un appui sur le Bouton Poussoir « gauche »       Coupure de l’affichage (extinction du barreau)

Un appui sur le Bouton Poussoir «bas »               Allumage automatique 10sec sur nouveau Call entendu

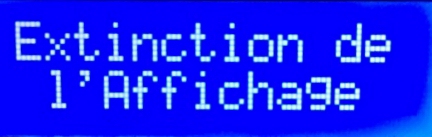

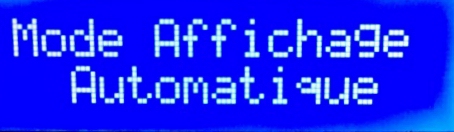

call-2 call-3 call-1

Commandes Système                                                                         Actions

Un appui simultané sur les Boutons Poussoirs « Select » et «haut »           Option futur

Un appui simultané sur les Boutons Poussoirs « Select » et « droite »        Permet de faire un halt

Un  appui simultané sur les Boutons Poussoirs « Select » et « gauche »   Permet un reboot

Un appui simultané sur les Boutons Poussoirs « Select » et « bas »           Redémarre IrcddbGateway

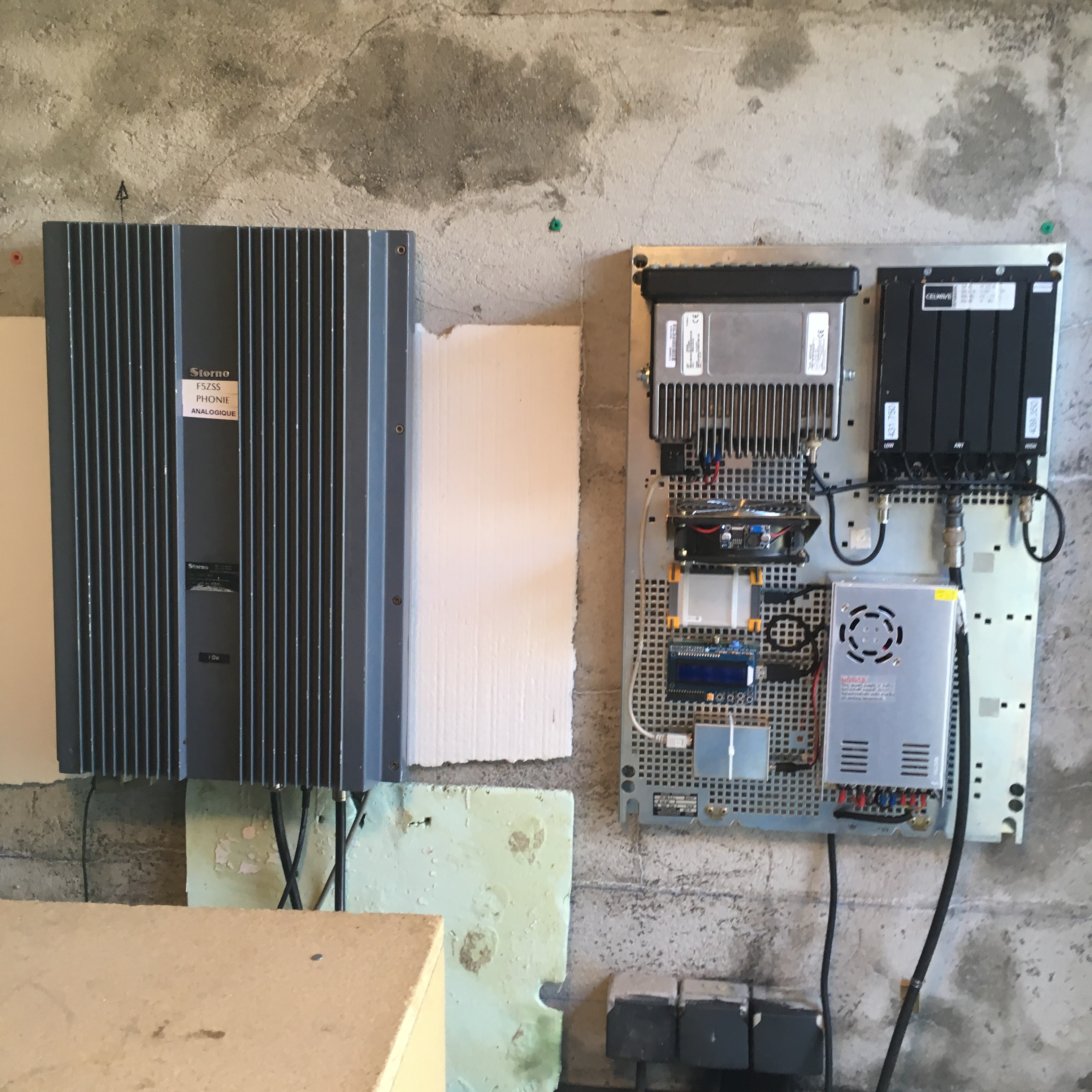

Le Relais D-Star

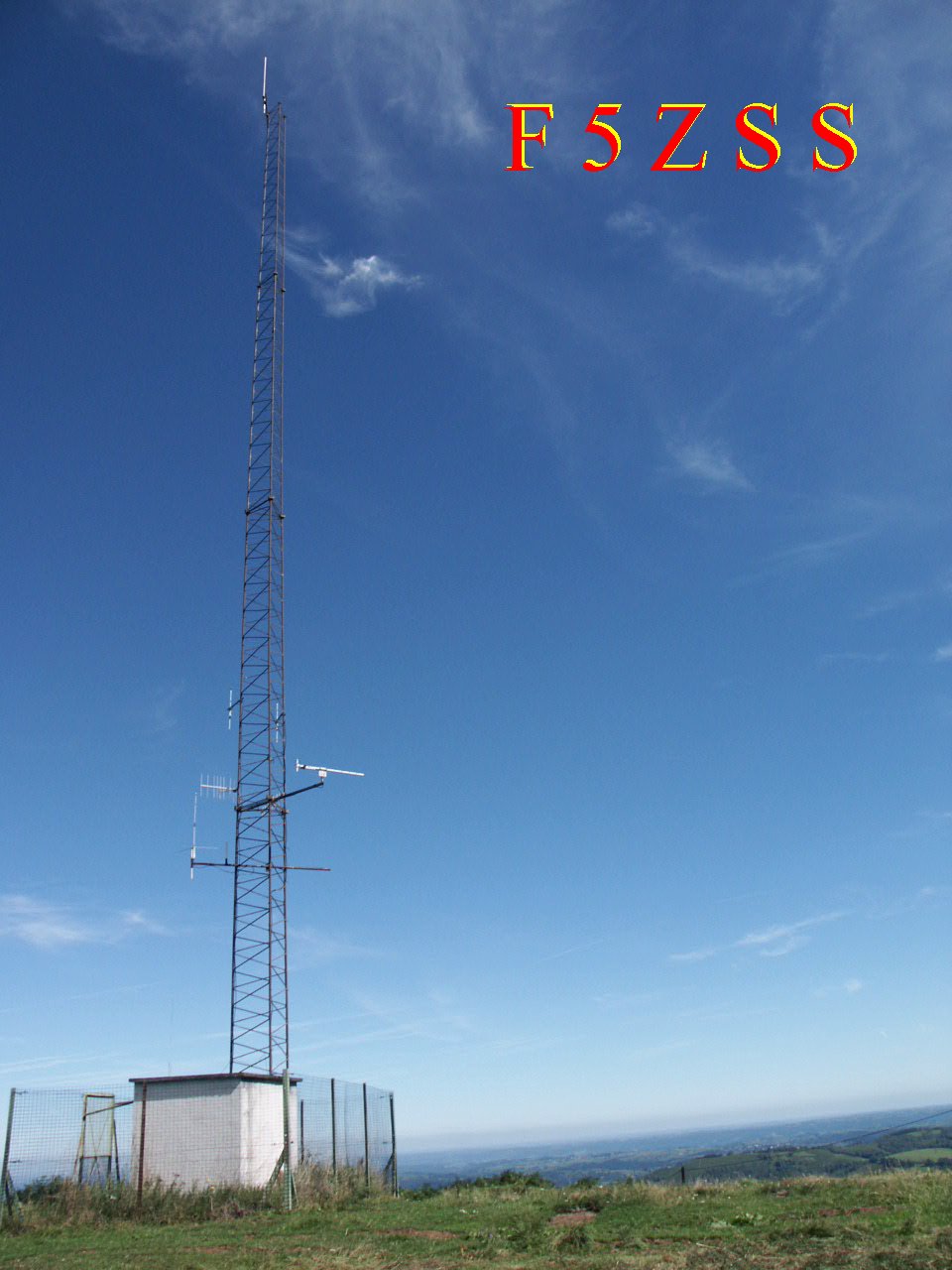

img_0154 f5zss-4

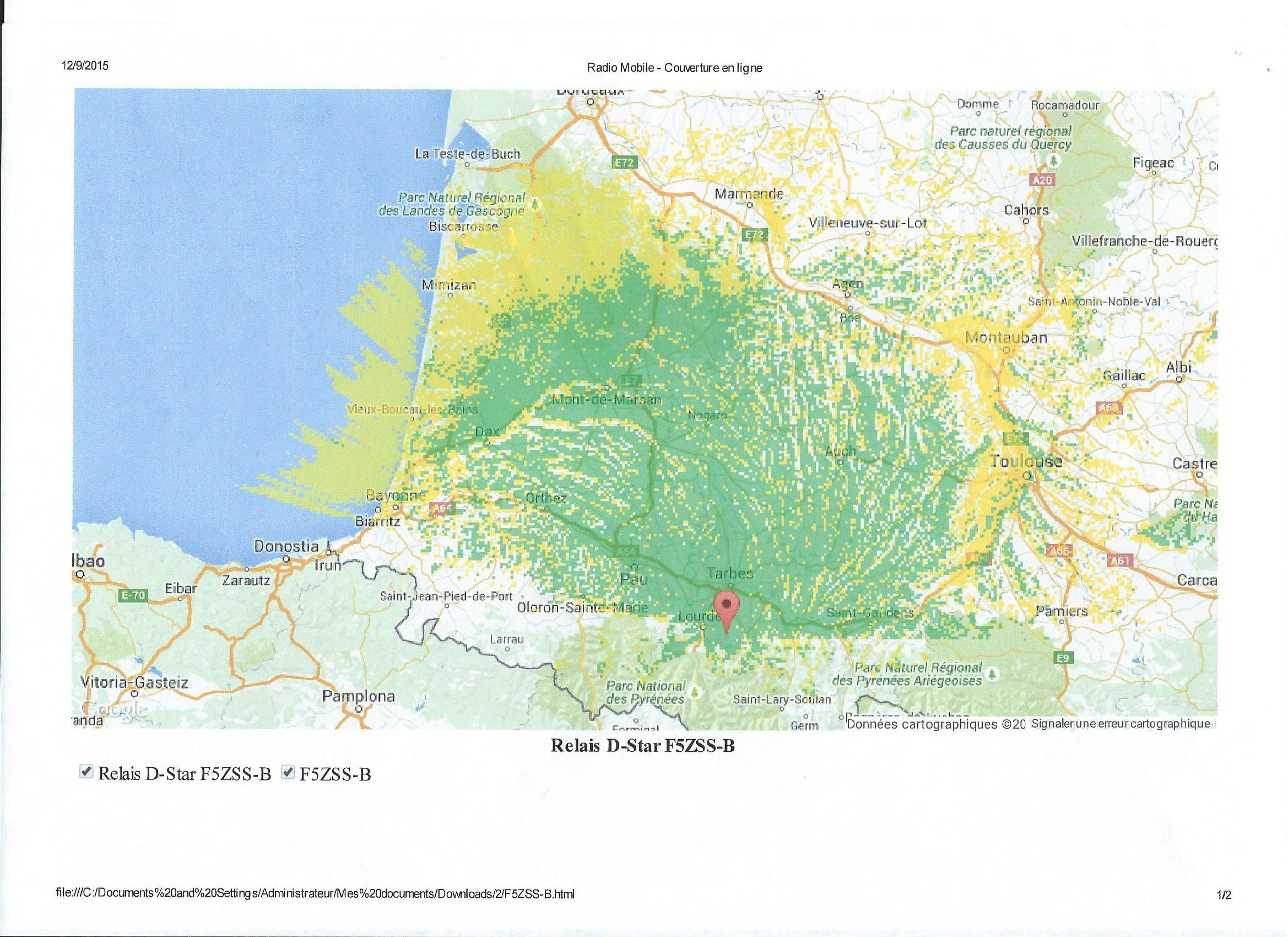

Couverture du Relais D-Star de Bigorre – F5ZSS

couverture
Crédits photos et schémas F5SDM

Bien amicalement

Jean Paul et le team de d-star1
