TinyTrak3 – IC-2820

Comment faire de l’APRS avec l’IC-2820 et le TinyTrak3 ?

TinyTrak3
1- Enlever la R8 une résistance de 2,2K du circuit si présente

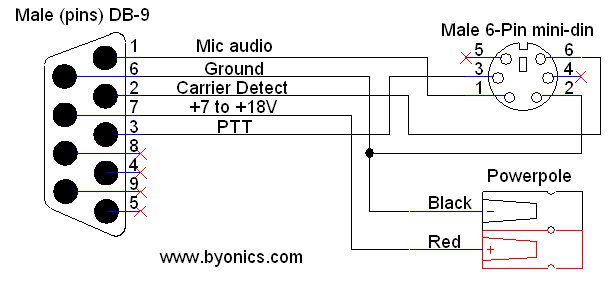

2- Faire le cordon de liaison entre la DB-9 et la Mini DIN (Voir schéma ci dessous)

tinytrack3

Réglage du TinyTrak3 avec L’IC-2820
4- R6 réglage de la module
5- R9 réglage de la réception.

IC-2820
1- Réglage du mode Packet.
Mettre sur L Fréquence VHF 144.800 sur le VFO A
Cela permet de faire fonctionner le TinyTrak3 en TX ,
MAIN en VHF DV sur le VFO B.

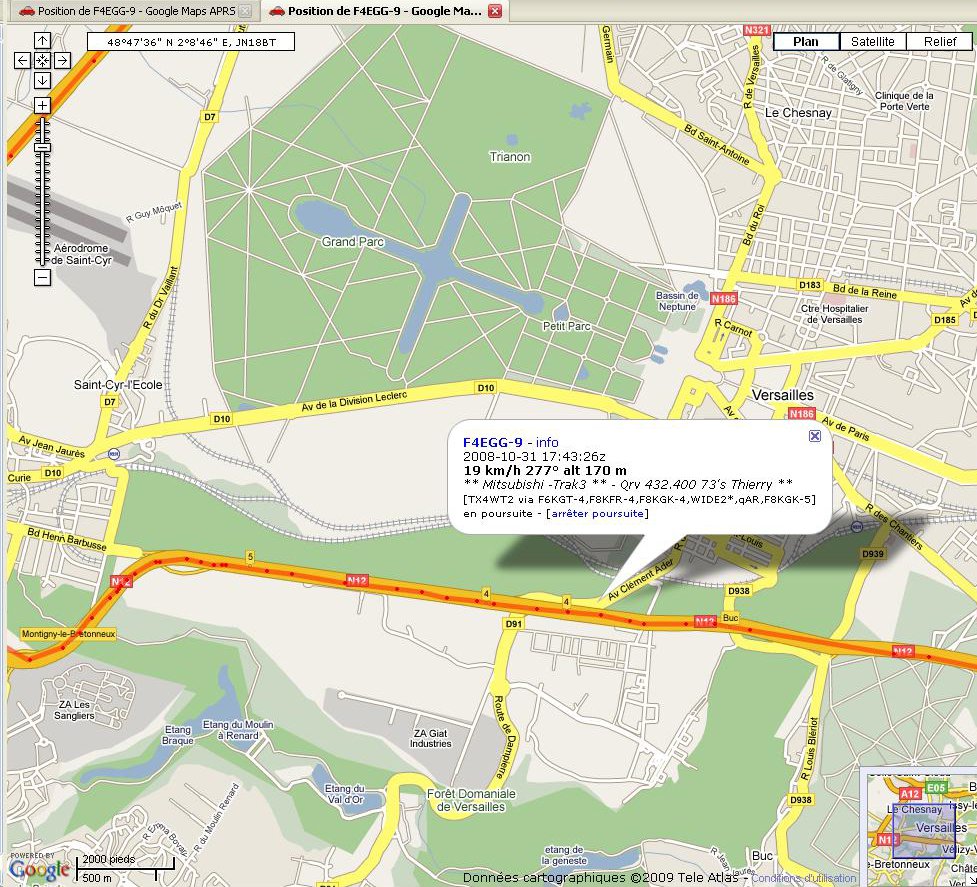

Cela fonctionne sans problème voir les trames APRS, F4EGG-9 sur 144.800 Mhz

f4egg-9

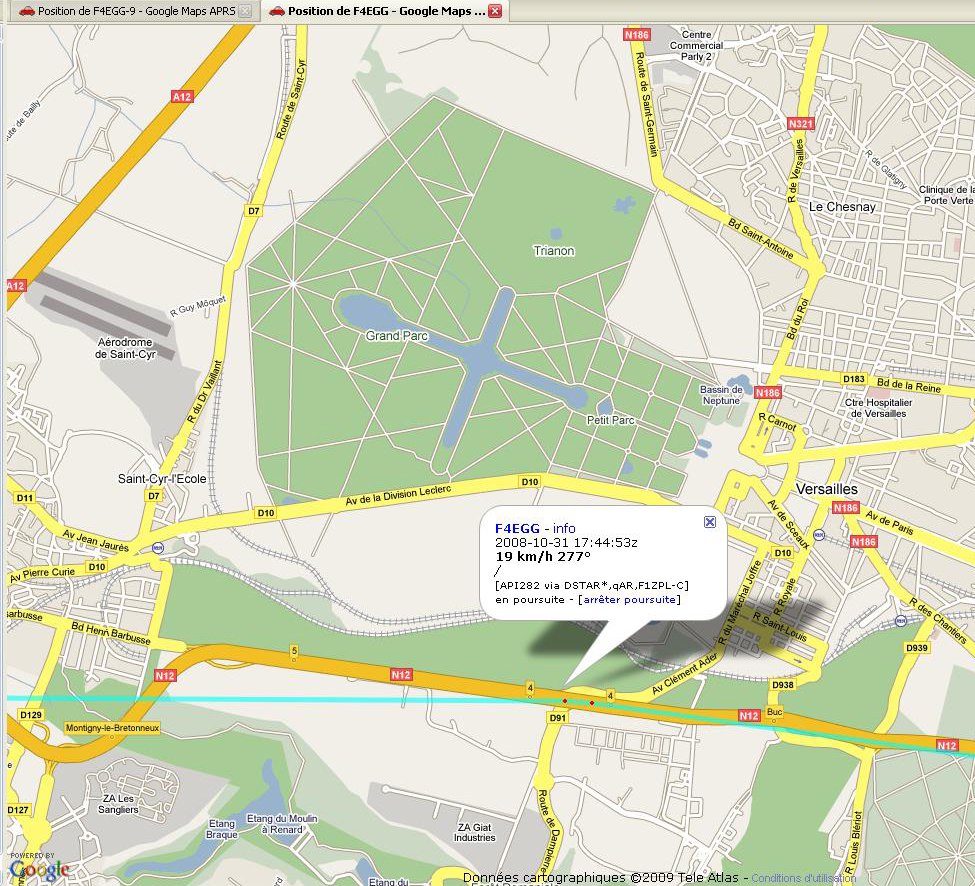

F4EGG en D-STAR avec l’envoi de trames D-PRS:

f4egg-DPRS

Il est donc possible de faire de l’APRS et du DV en même temps à suivre…
