Hotspot DVMega GMSK



Réaliser à moindre coût un Hotspot D-Star avec un DVMega GMSK.

Vous avez besoin d’un poste radio.
Pour cette réalisation, j’utilise des Motorola GM-950.
Vous pouvez réaliser ce montage avec d’autres ,
poste radio (compatible 9600 bauds).

Le fichier de configuration doit être modifié si vous utilisez d’autres radios.

Hotspot :
1 GM-950 – Fonctionne aussi avec des GM-340 – GM-360
DVMega GMSK – Arduino UNO ou MEGA
Raspberry PI-3 – Alimentation – Ventilateur.

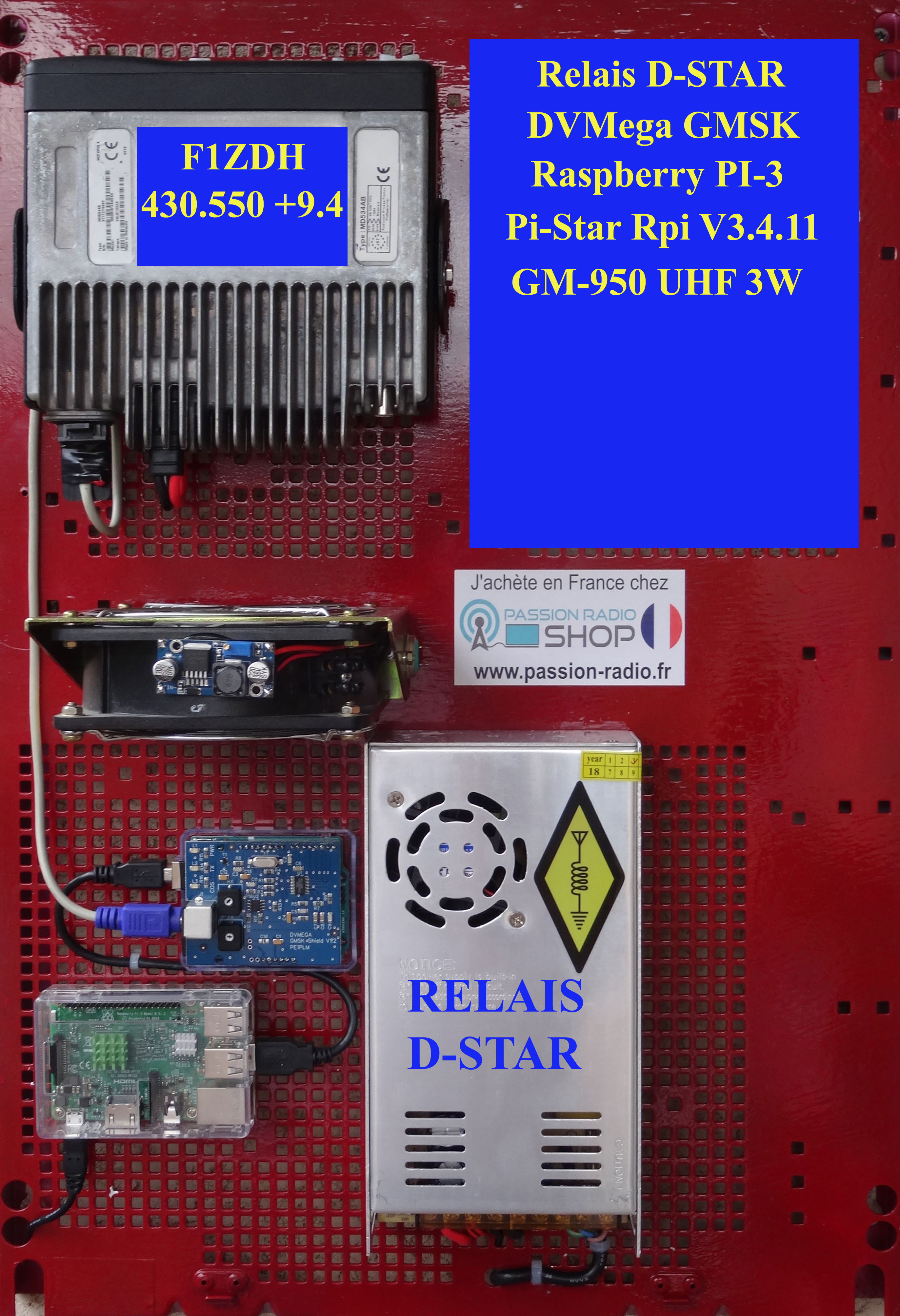

Réalisation avec un DVMega GSMK et un Arduino UNO
DVMega GMSK

Télécharger le programme pour Arduino et le Xloader ci dessous :

Arduino UNO
DVMEGA_GMSK_UNO.zip
XLoader.zip

Arduino MEGA
DVMEGA_GMSK_MEGA.zip
XLoader.zip

Télécharger le logiciel Pi-Star

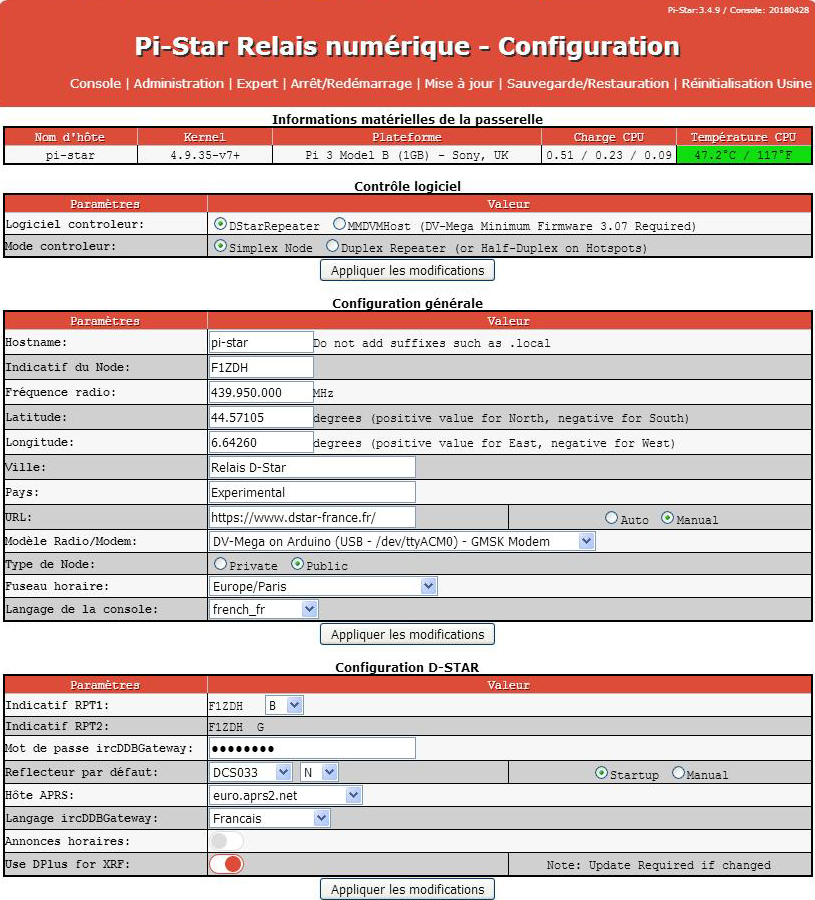

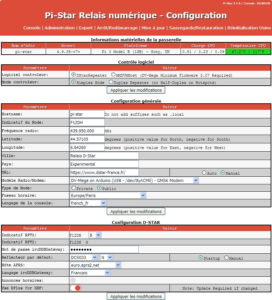

Configuration Pi-Star


Fichiers de configuration en mode Expert
IrcDDBGateway
DStarRepeater
Mettre votre indicatif Perso ou Relais,
vos coordonnées géographiques
Les fréquences du Hotspot ou Relais
Le mot de passe que vous avez reçu,
lors de l’enregistrement de votre Relais sur IRCDDB.







Vous pouvez faire un Hotspot simplex ou duplex.

















Réglage du DVMega GMSK
Connectez-vous sur un DCS033 où il y a du trafic radio,
Réglage TX :
Mettre la fréquence de votre Hotspot.

Tourner légèrement le potentiomètre TX jusqu’à réception du signal sur votre radio D-Star
Faire un point milieu pour avoir un bon réglage

Réglage RX :
Configurer la radio avec les paramètres :
MY   Votre indicatif
UR CQCQCQ
RPT1
RPT2
FRÉQUENCE
DUP – 0.0

Donner des coups de PTT sur la radio et tourner légèrement le potentiomètre RX jusqu’à que le Hotspot réponde avec un bip.
Cela affichera sur la radio votre indicatif ainsi que le BER, celui-ci doit être à 0.0
Faire un point milieu pour avoir un bon réglage.

Fichier de programmation des Motorola GM-950 :
HOTSPOT
F1ZDH

Câblage GM-950 – GM-340 – GM-360









Prochainement un article pour utiliser votre Hotspot  avec un Relais Transparent situé en altitude.

Bonne réalisation !!!

Merci à David F1JXQ de Passion Radio pour le don de la carte DVMega GMSK pour réaliser ce montage.
