Transpondeur Numérique D-Star

Transpondeur-D-Star



Transpondeur Numérique D-Star de Risoul.

Il y a un an je cherchais un site en altitude pour y installer un Relais D-Star.
Mais au vu du coût et des problèmes de maintenance, je me suis penché sur la réalisation d’un Transpondeur numérique D-Star avec deux GM-950 de chez Motorola.









Avantages:
– Pas d’électronique fragile sur le site ( Raspberry Pi )
– Pas besoin de link 5,7Ghz ou 2,4Ghz ni de Raspberry Pi et de DVRPTR V1
– Vient en complément d’un Relais D-Star UHF dans des secteurs où le Relais D-Star ne passe pas.
– Besoin uniquement de deux GM-950 – Interface Transpondeur D-Star, antennes et alimentation.
– La réalisation peut être faite avec d’autres radios (non testé).

Inconvénients:
– Fréquence simplex.
– Si plusieurs stations reçoivent le transpondeur, elles ne pourront pas s’entendre sauf si elles sont à portée radio entre elles.

En voici aujourd’hui la composition :

Le Transpondeur D-Star reprend les fréquences inversées du Relais D-Star F1ZYH B et les envoie sur une fréquence 144.8875.

Relais D-Star F1ZYH B:
439.350 TX 431.750 RX

Transpondeur D-Star:
431.750 TX – 439.350 RX – 15W pour la liaison avec le Relais D-Star de Manse F1ZYH B
144.8875 TX/RX 15W

Réalisation de l’interface avec un inverseur (TL082)

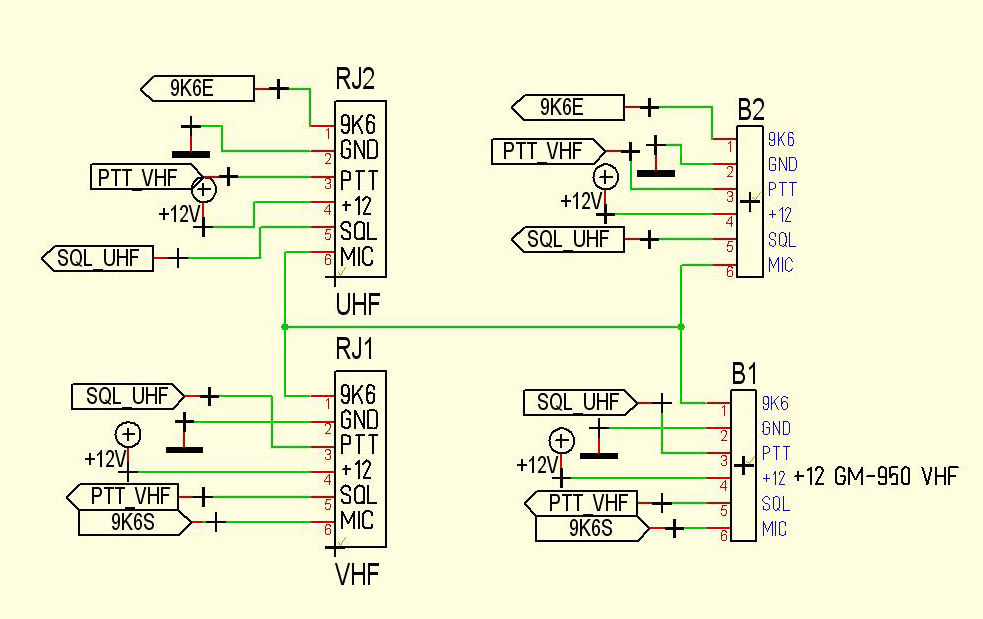

SchemaConnecteurs

Réalisation avec le logiciel Target 3001!: Target 3001!

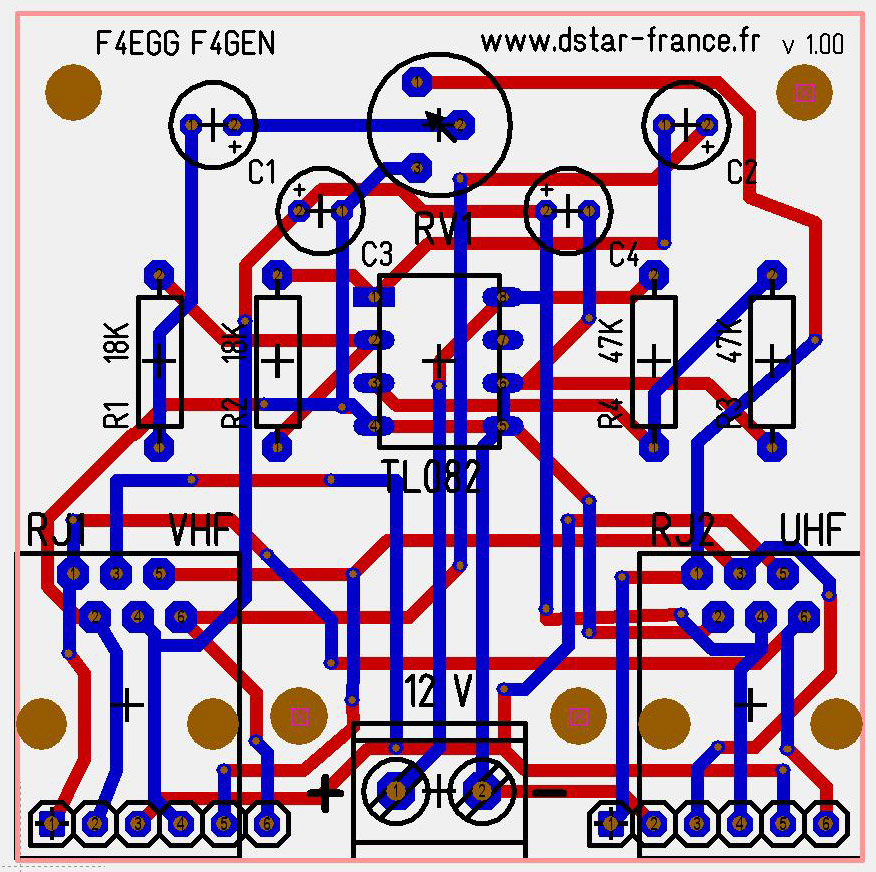

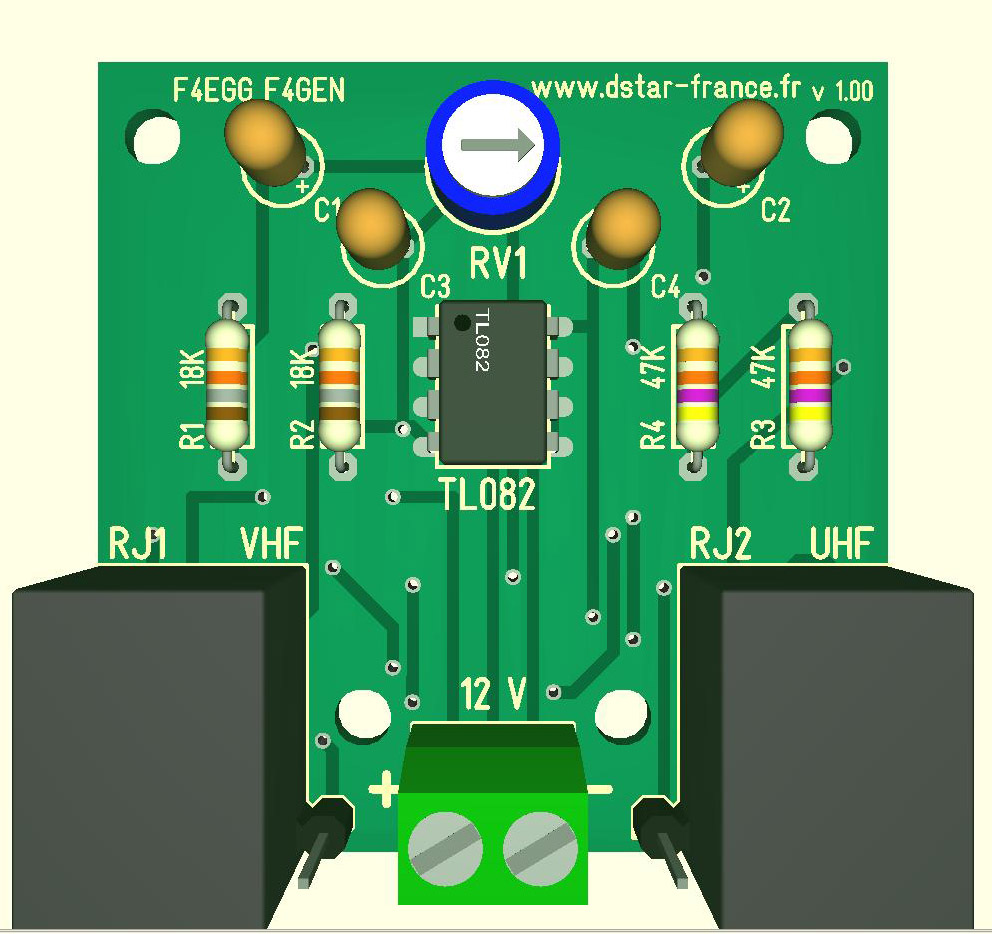

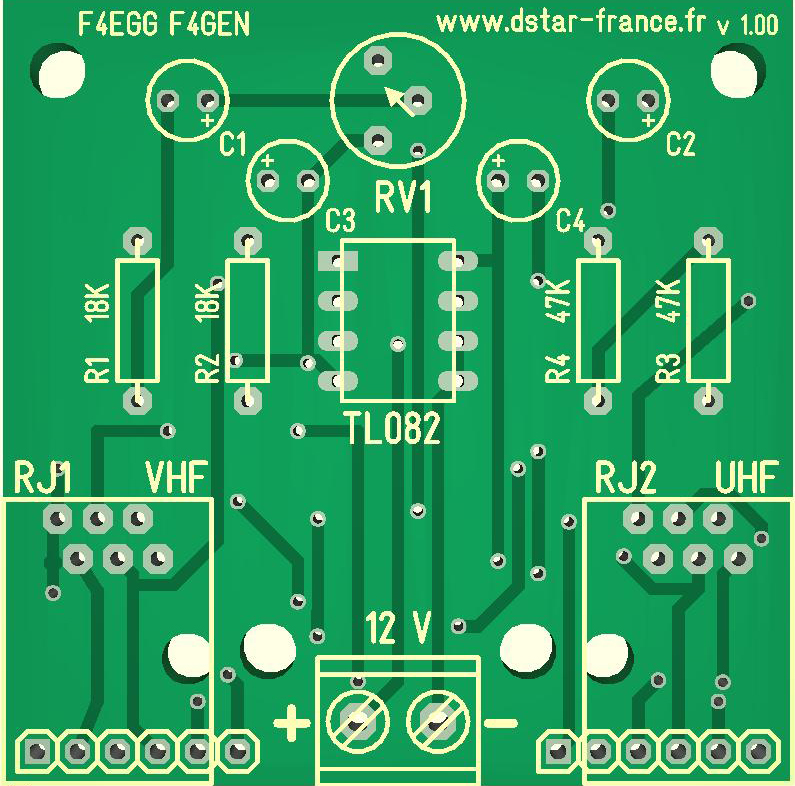

PCB Face Circuit CI

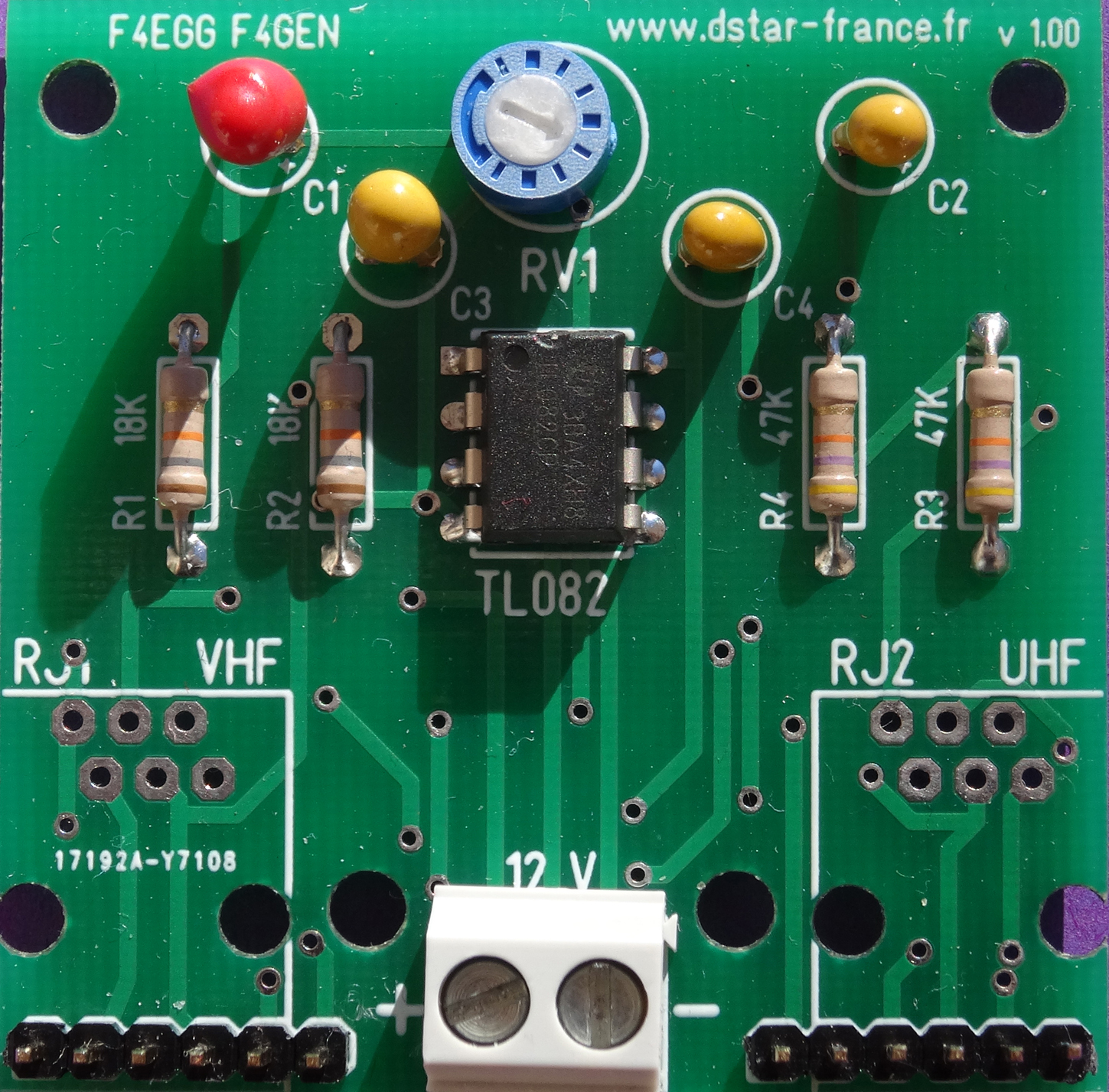

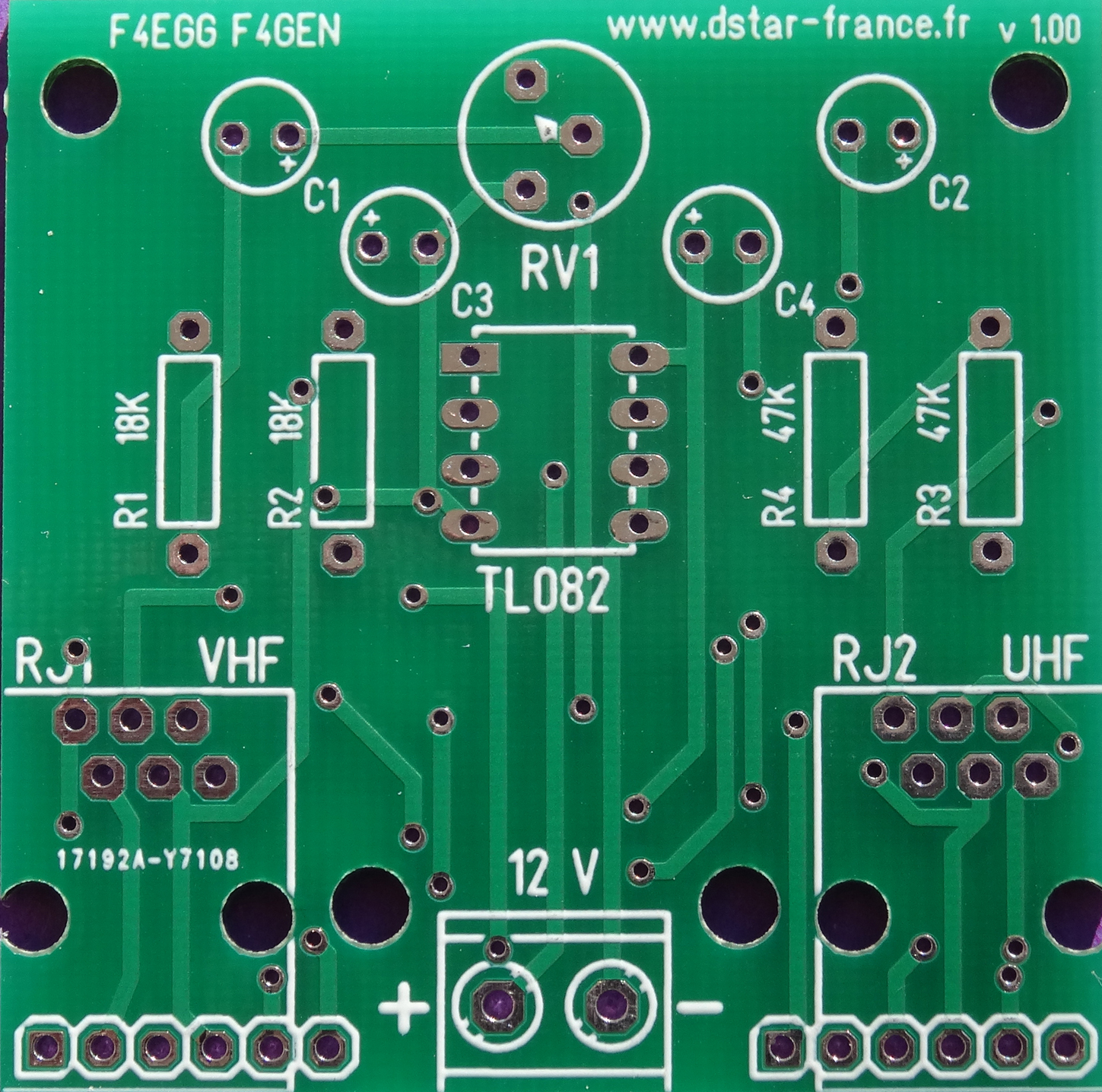

Interface site Interface rj12 site

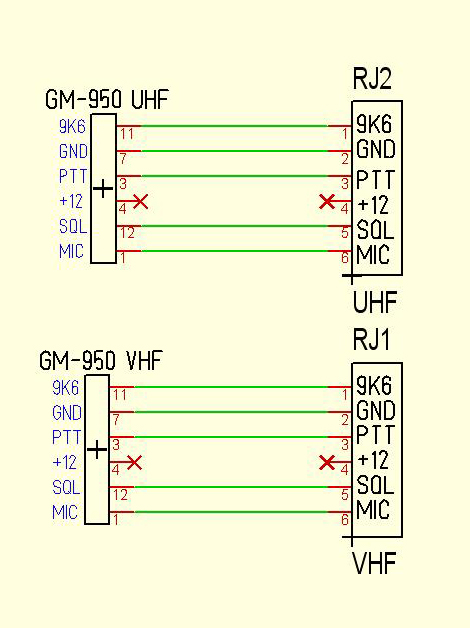

Câblage du GM-950
Câblage GM-950

Faire un strap entre la pin 4 et 10 du GM-950 pour l’allumage automatique après une coupure secteur
Fichiers de configuration du GM-950
transv.per
transu.per

Programmation de la radio
144.8875 DUP -0.0
RPT1 F1ZYH  B    Mettre B même si vous êtes sur 144.8875
RPT2 F1ZYH  G

Transpondeur D-Star – Risoul 2390M

Bonne réalisation !!!
