Nov 30

XLX933 Compatible G3

Nous venons d’implanter un nouveau protocol sur le XLX933,
le protocol G3.
Fonctionne sur tout les modules du XLX933



Ce protocol permet aux postes Icom ID-31V2 – ID-51V2 – ID-4100 – IC-9700,
de se connecter directement au réflecteur ou à l’aide du logiciel RS-MS3W – RS-MS3A
Il existe 2 modes de fonctionnement, le <<Mode Terminal>> et le Mode <<Access Point>>

Le Mode Terminal:
Le poste se connecte sur le réflecteur.
Pour le connecter à un module, dans le UR vous devez mettre par exemple
/XLX933C pour connecter et faire un QSO sur le module C du XLX933.
(Ne pas utiliser le CQCQCQ)

Le Mode Access Point:
Le poste se transforme en Hotspot 144Mhz,430Mhz, voir 1,2Ghz avec le IC-9700.
Dans cette configuration, vous utilisez un autre poste D-Star pour vous connecter au XLX933 via le hotspot G3
Pour le connecter à un module, dans le UR vous devez mettre par exemple
/XLX933C pour connecter et faire un QSO sur le module C du XLX933

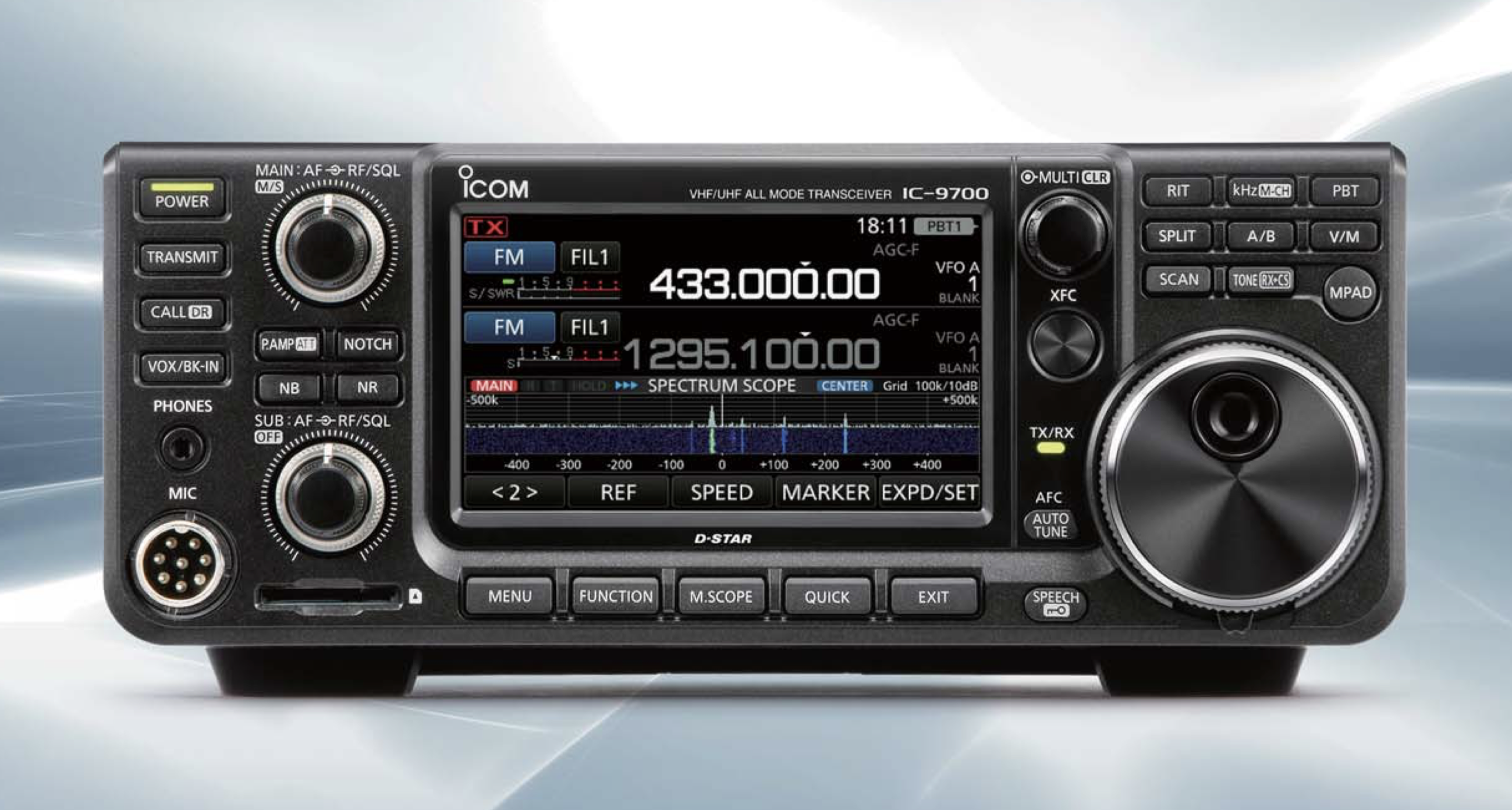

Voici des exemples de configurations du IC-9700 en mode terminal:

1/ Poste Icom avec le Logiciel RS-MS3W + le cordon OPC-2350LU

Dans le menu Settings (S), COM Port (P), Mettre le port COM de votre Icom, puis OK
Remplacer F4EGG B par votre indicatif ( A,B,C en 8ème position),
Puis Start
Pour la Mise en service  » Terminal Mode «
Menu,2, DV GW,<< Terminal Mode >>,
Appuyer sur TO, Direct Input (UR) /XLX933N puis ENT.

2/ Poste IC-9700 directement sur votre routeur ( LAN ).

Remplacer F4EGG A par votre indicatif ( A,B,C en 8ème position),
Pour info: La lettre C 144Mhz, B 432Mhz et A 1200Mhz
Menu, 2, DV GW

à la place de CQCQCQ mettre /XLX933N dans (UR) puis ENT, puis PTT

Voici la configurations de l’IC-9700 << Access Point Mode>>:

Mettre la fréquence sur votre IC-9700.

Sur votre Radio Portable, Mobile, mettre la même fréquence que le IC-9700
IMPORTANT
Mettre un Shift de 0.0 (DUP- ou DUP+) pour que cela fonctionne
Mode DV DUP- 0.0 – UR /XLX933N
Fonctionne avec toutes les Radio Icom D-STAR ainsi que le TH-D74 de chez Kenwood.

Il est important d’ouvrir le port 40000 en UDP de votre Routeur vers l’adresse IP de votre Gateway.
Voir votre IP ici, Menu, SET, Network
soit l’adresse IP du PC avec RS-MS3W ou l’adresse IP de votre poste Icom
Mettre votre indicatif, Menu, My Station, My Call Sing DV

Logiciel RS-MS3W Pour Windows
http://www.icom.co.jp/world/support/download/firm/RS-MS3W/1_30/
Logiciel RS-MS3A Pour Android
https://play.google.com/store/apps/details?id=jp.co.icom.rs_ms3a&hl=en

Oct 31

C4FM sur le XLX933

Une mise à jour importante du XLX vient d’être finalisée par Luc LX1IQ.
Le XLX est à l’origine un réflecteur D-STAR, fonctionnant aussi en DMR grace à des transcodeurs AMBE.

Avec cette nouvelle version 2.3.1 le XLX supporte nativement le C4FM via le protocol YSF / wire-X

Je vous invite à tester cette nouvelle version !

Bon Amusement

Août 29

Pi-Star : DMRGateway, le TG6 en DMR pour accéder aux relais D-Star

Xavier F8BSY a récemment publié un article très intéressant sur le website du radio-club de Perpignan F6KBR expliquant comment configurer un hotspot ou un relais tournant sous Pi-star afin de le connecter en DMR sur le XLX933.

Voici le lien vers cet article : cliquez ici

Au Radio-Club de Perpignan, Xavier F8BSY explique comment configurer et utiliser un poste DMR avec un HotSpot, afin d’accéder en D-Star au Master XLX933 sur les principaux modules C – N – Y…. etc.

Vous l’aurez compris, il est possible de configurer uniquement sur un HotSpot à base de Pi-Star, un “DMRGateway”, permettant ainsi de faire des QSO sur des relais D-Star tout en utilisant votre poste DMR. Je précise que cela est possible via les serveurs XLX Multiprotocoles…. Par contre, vous ne pourrez pas accéder au réseau D-STAR US-TRUST.
De mon coté, j’utilise l’incontournable HotSpot Duplex de BI7JTA, associé à un Poste DMR Hytera PD785G …. Pour ceux qui ne seraient pas encore équipés D-Star, la configuration de DMRGateway, permettra de remédier à se manque, et d’accéder à une rubrique spéciale sur Pi-star, afin de configurer le Master (XLX933). Les puristes préféreront utiliser un Transeiver D-Star et cela se comprend … mais cette configuration passe partout est quand même à partager.
Je ne développerai que la partie DMRGateway vers D-Star, car il existe aussi d’autres façons d’accéder à des passerelles.

Pour comprendre la configuration de DMRGteway sous Pi-Star, il faut déjà avoir une vue du dashboard du Master XLX933 sur lequel se trouve les passerelles appelées “Modules”. Ci-dessous 12 modules en D-Star présents, notifiés de C à Y avec les différents relais connectés dessus …. il faudra juste se rappeler que le TG6 en DMR sera le point d’entrée de tous les QSO sur les différents modules…. la configuration se faisant directement sur l’image Pi-Star.

En cliquant sur l’image ci-dessous, vous accéderez directement au dashboard “Relais par Modules”.

Cela vous permettra de voir sur quel module vous souhaitez vous connecter ….. comme par exemple le C, N, ou Y notifié XLX933Y, point d’entrée ici de YSF France.

La Configuration de Pi-Star :

Connectez-vous sur l’interface de Pi-Star, soit par l’adresse IP du HotSpot, soit par son DNS :  http://pi-star.local/
Sélectionnez le menu “Configuration” puis la rubrique “Configuration DMR”

Identifiant: pi-star      /    Mot de Passe: raspberry

  • Dans la partie Master DMR, sélectionnez DMRGateway  (Cela faira apparaitre la configuration du master XLX)
  • Activez le Master de votre choix, pour continuer de vous connecter en DMR,
    Soit sur le BrandMeister  : Réseau Brandmeister Enable: ON
    Soit     sur le DMR+ IPSC2 : Réseau DMR+ Enable: ON
  • Configurez le Master XLX sur: XLX_933
  • Attribuez le Module que vous souhaitez: N  (Par Exemple)
  • Activez le Master XLX :  ON

Voila, il ne vous reste plus qu’à rentrer le TG6 dans votre CodePlug et à expérimenter !!…. vous ressortirez dans cet exemple sur le Module N en D-Star, ou se trouve Relais, HotSpot, et Peanut.

Ci-dessous une courte vidéo, mettant en avant la réception D-Star sur un poste DMR Hytera PD785G, la réception est très linéaire sans R2D2, et la qualité audio est assez bluffante… certes ce n’est pas du DMR ni le même codec, mais compréhension et intelligibilité sont au rendez-vous.

Salutation au passage à Thierry F4EGG, qui était en D-Star sur le XLX933 Module N, lors de cette prise de vue.

Bon à savoir sur le XLX933

En D-Star, le Module I ressort en DMR sur le TG2084
En D-star, le Module Y ressort en DMR sur le TG20800 (YSF France)


Conclusion :
Si vous possédez un HotSpot à base de Pi-Star, ce sera pour vous une nouvelle expérimentation que vous pourrez implémenter, sans pour autant vous déconnecter de votre serveur favoris DMR (BrandMeister ou IPSC2).
Le TG6 sera une nouvelle possibilité à votre arc, pour de nouveaux QSO vers les relais D-Star.

Source : F8BSY

Juil 19

THD-74

Pour les possesseurs du Kenwood THD-74,
une nouvelle mise à jour est disponible depuis le 26 juin 2019 :

La version 1.09
(https://www.kenwood.com/i/products/info/amateur/thd74_update_e.html)

Cette version apporte les nouveautés suivantes :

1/ permet le décodage des télémétries au format standard,
APRS (paquets envoyés par PSAT2 par exemple)
2/ permet l’affichage du nom du modèle « FT3D »
quand une trame de géolocalisation est envoyée sur le réseau APRS depuis un Yaesu FT3DR/E
3/ Permet de définir le préfixe « XLX »
en plus des « REF/DCS/XRF » dans l’écran de sélection « Link to Reflector » en mode D-STAR
4/ Permet un scrolling rapide du numéro de sélection (001 to 999) en maintenant la touche haute ou basse enfoncée plus de 2 secondes dans l’écran de sélection,
« Link to Reflector » en mode D-STAR
Cette nouvelle version apporte la correction suivante :
Lorsque l’option Alerte Météo est activée, l’entrée directe d’une fréquence peut dysfonctionner sous certaines conditions (pour les TH-D74A seulement)

La procédure de mise à jour reste inchangée et consiste à :
– décompresser l’archive téléchargée sur le site de Kenwood
– s’assurer de bien avoir installé le driver USB avant toute manipulation.

(https://www.kenwood.com/i/products/info/amateur/thd74_vcp_e.html)
– sauvegarder les paramètres et mémoires du poste à l’aide du logiciel MCPD7.

(https://www.kenwood.com/i/products/info/amateur/mcpd74_e.html)
– installer un pack batterie complètement chargé
– éteindre le poste
– allumer le poste tout en maintenant les touches PTT et [1],
enfoncées pour le placer en mode « programmation firmware »
– connecter le câble USB2 au poste et au PC
– lancer l’exécutable « TH-D74_V109_e.exe » (en mode administrateur de préférence)
– sélectionner le port COM correspondant
– Cliquer sur le bouton « Update »

Après la mise à jour, il est préférable de faire un reset usine et de reprogrammer le poste à l’aide de la sauvegarde réalisée avant la mise à jour.

73′ de F4BVC Sébastien

Mai 23

Nouveau Relais D-Star à Rouen (76) F5ZPL

Nouveau Relais D-Star à Rouen (76) F5ZPL, mis en service par F6BTP et F4BVC.


Localisation : Bihorel en JN09NK, visible sur aprs.fi (https://aprs.fi/#!call=a%2FF5ZPL-B) et sur ircDDB (http://status.ircddb.net/qam.php?call=F5ZPL &mod=B)


Enregistré sur ircDDB et US-Trust.
Les fréquences sont : 430.550 Mhz +9.4

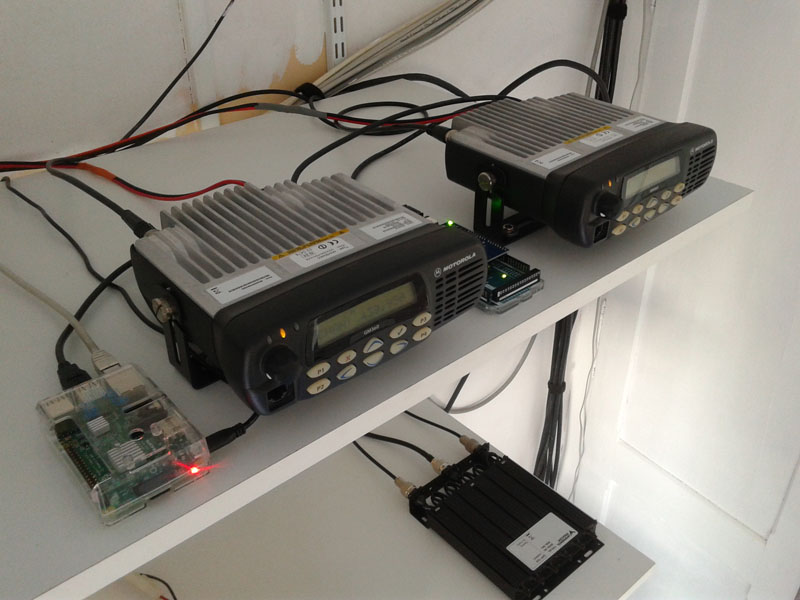

Il est composé de :
 2 Motorola GM-360
 1 Duplexeur Procom – 6 Cavités 406 – 440 Mhz
 Réjection 92db – Perte d’insertion 0.9db
 1 Antenne GP6 de chez Comet à 160 mètres alt.
 1 Alimentation 30A
 1 DVmega GMSK shield sur ArduinoMega
 1 Raspberry Pi avec le logiciel Pi-Star de G4KLX.
Le relais a une couverture urbaine sur Rouen et agglomération (10w)
Il est connecté sur le DCS933N par défaut


Les paramètres sont:
 UR: CQCQCQ
 RPT1: F5ZPL  B
 RPT2: F5ZPL  G


Vous pouvez consulter le Dashboard à cette adresse : http://f5zpl.gw.ircddb.net/
Envoyez vos reports et commentaires à : f8kgk @ f8kgk.fr
Bons QSOs
