3/ Configuration en fonction de l’interface utilisée

DVRPTRIl existe plusieurs interfaces pour connecter le Raspberry au poste radio. On peut trouver le DVAP, le modem GMSK, le DVRPTR, le DVModem etc…

Pour configurer le logiciel Dstarrepeater vous devez utilisez la commande:

sudo dstarrepeater_conf 1

1 correspond au numéro de répéteur.
Le logiciel G4KLX est capable de faire fonctionner jusqu’a 4 répéteurs (VHF,UHF, etc…)
Pour la configuration dstarrepeater, vous commencez par le menu 2

callsign [Fxxxx  B] >       (Appuyez sur la touche Entrée)
gateway [Fxxxx  G] >        (Appuyez sur la touche Entrée)
mode [0] >                  (Appuyez sur la touche Entrée)
ack [1] >                   (Appuyez sur la touche Entrée)
restriction [0] >           (Appuyez sur la touche Entrée)
rpt1Validation [1] >        (Appuyez sur la touche Entrée)
dtmfBlanking [1] >          (Appuyez sur la touche Entrée)
errorReply [1] >            (Appuyez sur la touche Entrée)
gatewayAddress [127.0.0.1] >(Appuyez sur la touche Entrée)
gatewayPort [20010] >       (Appuyez sur la touche Entrée)
localAddress [127.0.0.1] >  (Appuyez sur la touche Entrée)
localPort [20011] >         (Appuyez sur la touche Entrée)
timeout [180] >             (Appuyez sur la touche Entrée)
ackTime [500] >             (Appuyez sur la touche Entrée)
beaconTime [600] >
beaconText [DStarRepeater] >
beaconVoice [1] > 0

Select Repeater Type:

 1  DVAP
 2  DVMega
 3  DV-Rptr V1
 4  DV-Rptr V2
 5  DV3
 6  GMSK
 7  SoundCard
 8  Split

modemType [] >

A cette étape, vous devez configurer le logiciel en fonction du matériel que vous utilisez.

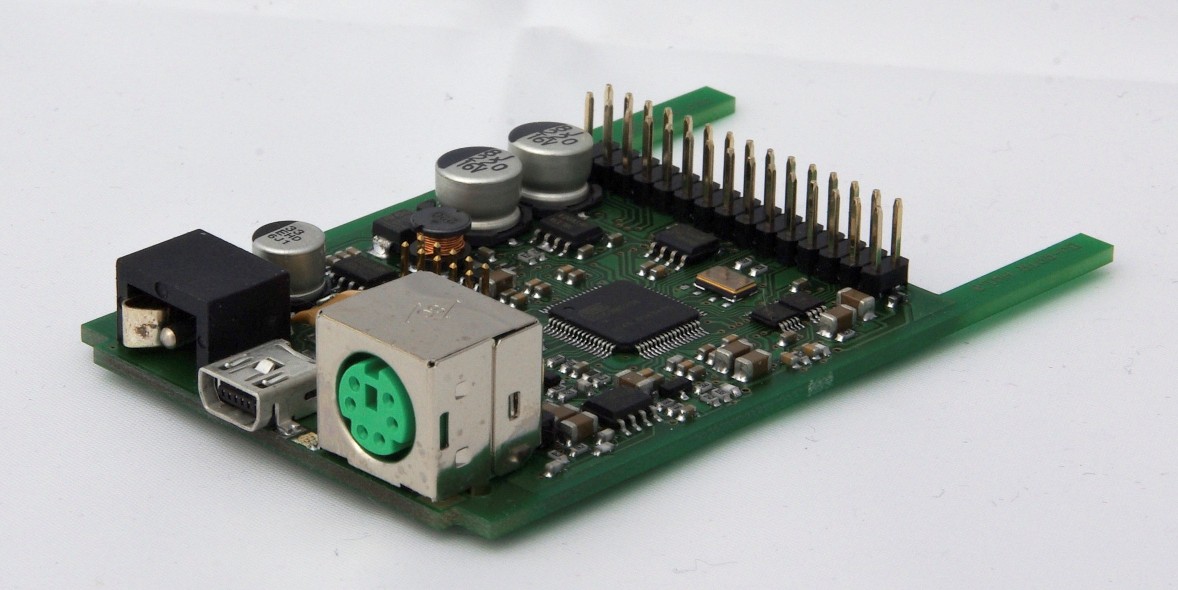

Voici un exemple avec le DVRPTR V1

modemType [] > 3
dvrptr1Port [0] > 0
dvrptr1RXInvert [0] > 1 ou 0 en fonction du type de poste que vous utilisez
dvrptr1TXInvert [0] > 1 ou 0 en fonction du type de poste que vous utilisez
dvrptr1Channel [0] > 0
dvrptr1ModLevel [20] >
dvrptr1TXDelay [150] >

En principe, les valeurs par défaut conviennent pour l’ensemble des configurations

On n’oublie pas de faire le menu 20 pour que dstarrepeater se lance au démarrage du raspberry.
et 99 pour quitter

un reboot pour vérifier que tout fonctionne correctement

sudo reboot

si vous souhaitez modifier la configuration de ircddbgateway:

sudo ircddbgw_conf

Pour modifier la configuration d’un répéteur

sudo dstarrepeater_conf 1

Si vous le souhaitez, vous pouvez installer le dashboard de votre relais, Étape 4…
